¿Por qué elegir un tornillo trapezoidal de múltiples entradas para un movimiento lineal más rápido y suave?

Abstracto

Si su máquina necesita mover una carga de forma rápida, silenciosa y confiable, un husillo estándar puede comenzar a parecer un cuello de botella: demasiado lento a velocidades prácticas del motor, demasiada fricción bajo carga o demasiado sensible al polvo y al mantenimiento. A Tornillo trapezoidal de múltiples entradases una forma práctica de aumentar el recorrido por revolución (plomo) manteniendo al mismo tiempo la robustez y Comportamiento tolerante a la contaminación que hace que las roscas trapezoidales sean populares en equipos industriales. Este artículo analiza los verdaderos puntos débiles de los clientes (límites de velocidad, desgaste, eficiencia, deslizamiento, ruido y vida útil) y muestra cómo la geometría de múltiples inicios los aborda, dónde tiene sentido (y dónde no) y qué verificar antes de comprometerse con un diseño.

Contenido

• Los puntos débiles que los compradores quieren resolver
• ¿Qué hace que un tornillo trapezoidal de entradas múltiples sea diferente?
• Beneficios de rendimiento que realmente puedes sentir
• Compensaciones y cuándo no utilizarlas
• Lista de verificación de selección para especificar el tornillo correcto
• Tabla de comparación rápida
• Consejos de integración para una vida útil más larga
• Aplicaciones comunes
• Cómo un fabricante respalda sus resultados
• Preguntas frecuentes
• Próximos pasos

Describir

• Definir el problema: por qué los tornillos tradicionales pueden ser demasiado lentos o demasiado "agarrables".
• Explica la geometría.: comienza, lanza y lidera en un lenguaje sencillo.
• Conecte la geometría a los resultados: velocidad, suavidad, eficiencia y estabilidad.
• Sacar a la luz las compensaciones: autobloqueo, retención de carga y dimensionamiento del accionamiento.
• Dar una lista de verificación práctica: qué deben especificar los compradores para evitar costosos rediseños.
• Proporcionar una comparación de un vistazo: arranque simple versus arranque múltiple y husillos de bolas.
• Finalizar con la implementación + Preguntas frecuentes: lubricación, alineación, juego y ruido.

Los puntos débiles que los compradores quieren resolver

La mayoría de los compradores no se despiertan pensando: "Necesito un nuevo perfil de hilo". Se despiertan con problemas como estos:

• No hay suficiente velocidad: No se puede alcanzar el tiempo de ciclo objetivo a menos que el motor gire demasiado rápido.
• Stick-slip y movimiento brusco: El carro duda y luego salta, arruinando la calidad del posicionamiento y el acabado de la superficie.
• Desgaste prematuro: La nuez se vuelve descuidada; la reacción crece; desviaciones de precisión; El mantenimiento se convierte en un impuesto rutinario.
• Alto par de accionamiento: Su motor/caja de cambios se calienta, consume más corriente o necesita sobredimensionarse.
• Ruido y vibración: Especialmente cuando el tornillo es largo o funciona a altas RPM.
• Ambientes sucios: Los husillos de bolas pueden parecer demasiado “delicados” cuando el polvo, las astillas o las salpicaduras son inevitables.

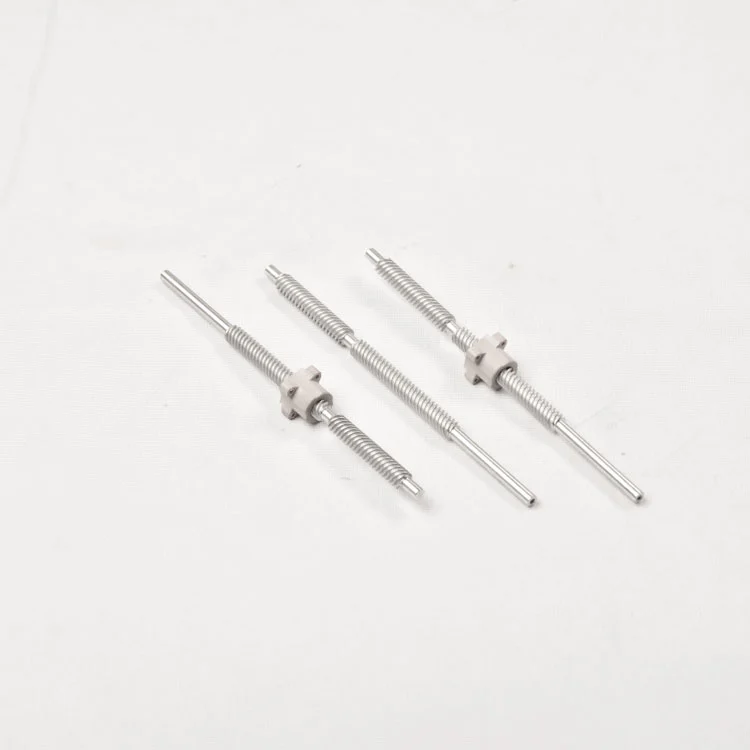

A Tornillo trapezoidal de múltiples entradasA menudo se selecciona cuando se desea realizar más recorrido por revolución sin abandonar el comportamiento robusto y tolerante de las roscas trapezoidales.

¿Qué hace que un tornillo trapezoidal de entradas múltiples sea diferente?

Los tornillos trapezoidales utilizan una rosca en forma de trapezoide (comúnmente asociada con el comportamiento "estilo Acme") diseñada para transportar carga, capacidad de fabricación y rendimiento confiable en condiciones industriales.

La parte de "inicio múltiple" describe cuántas hélices de rosca se enrollan alrededor del tornillo. Esta es la forma más sencilla de pensarlo:

• Paso= distancia entre picos de hilo adyacentes a lo largo del eje.
• Comienza= número de pistas de hilo independientes (1 inicio, 2 inicios, 4 inicios, etc.).
• Dirigir= qué tan lejos se mueve la tuerca en una revolución completa del tornillo.

Con un tornillo de entrada única, el avance es igual al paso. Con un tornillo de múltiples inicios, el avance es igual al paso multiplicado por el número de inicios. Eso significa que puedes mantener un tono razonable (bueno para la resistencia y la capacidad de fabricación) mientras aumentas la ventaja para ganar velocidad.

En idioma del comprador:arranque múltiple = más movimiento por turno, para que puedas alcanzar los objetivos de velocidad sin llevar las RPM del motor al límite.

Beneficios de rendimiento que realmente puedes sentir

Los diseños trapezoidales de múltiples inicios tienden a mostrar su valor cuando la velocidad y la suavidad importan, pero la aplicación aún necesita una Mecanismo robusto y útil.

• Mayor velocidad lineal a cómodas RPM del motor
  Si su diseño está limitado por la velocidad del motor, los límites de la caja de cambios o el ruido a altas RPM, aumentar el avance puede reducir la velocidad de rotación requerida. por la misma tarifa de viaje.
• Movimiento más suave con menos sensación de "engranaje"
  Muchos sistemas se sienten mejor cuando el tornillo avanza más por vuelta, especialmente si su sistema de control se basa en pasos y desea menos micropasos para alcanzar una distancia de viaje determinada.
• Mayor productividad en equipos ciclistas
  Los embalajes, accesorios, puertas automatizadas y actuadores lineales a menudo se preocupan más por el movimiento repetible y el tiempo de actividad que por la precisión ultrafina. El inicio múltiple puede acortar el tiempo del ciclo sin forzar una arquitectura de transmisión completamente nueva.
• Fiabilidad práctica en entornos hostiles
  En comparación con las soluciones que dependen de bolas en recirculación, los sistemas de tornillo trapezoidal suelen ser más tolerantes a la contaminación y más simples. mantener cuando la suciedad y los escombros son parte del mundo real.

Compensaciones y cuándo no utilizarlas

Una especificación más inteligente es aquella que admite compensaciones tempranamente, antes de que las descubras durante las pruebas.

• El autobloqueo no está garantizado
  A medida que aumenta el plomo, es más probable que el sistema retroceda bajo carga. Si necesita una carga para mantener la posición sin energía, Es posible que necesites un freno, una correa diferente o un mecanismo alternativo.
• Sostener carga vs cargar en movimiento
  Los diseños optimizados para desplazamientos rápidos pueden requerir más atención a cómo se restringe la carga en reposo (especialmente en los ejes verticales).
• Tamaño y calor de la unidad
  Un avance más alto puede cambiar la relación par-velocidad y el comportamiento dinámico. Querrá confirmar la curva del motor/caja de cambios con los ciclos de trabajo reales.
• No es la mejor opción para la ultraprecisión
  Si necesita una precisión muy alta, un juego mínimo y una alta eficiencia en el posicionamiento fino, aún puede preferir los tornillos de bolas rectificados u otros sistemas de precisión.

Lista de verificación de selección para especificar el tornillo correcto

Cuando los compradores dicen "Necesitamos un tornillo más rápido", lo que realmente necesitan es una especificación que los proteja contra retrabajos. Utilice esta lista de verificación para comunicarse claramente con los equipos de ingeniería y los proveedores:

1. Viaje objetivo por revolución
   Defina el avance deseado según el tiempo del ciclo y los límites de RPM del motor.
2. Tipo de carga y dirección
   Indique la carga axial (máxima y típica), las cargas de impacto y si es un eje vertical el que podría retroceder.
3. Ciclo de trabajo y perfil de velocidad
   Continuo versus intermitente, requisitos de aceleración y cualquier marcha atrás frecuente que pueda aumentar el desgaste.
4. Calidad de posicionamiento requerida
   Enumere la reacción aceptable, las expectativas de repetibilidad y si compensará con el software.
5. Material de la tuerca y estrategia de lubricación.
   Especifique si prefiere una tuerca de metal, un polímero de ingeniería, un bronce o una combinación personalizada y cómo planea lubricar (grasa/aceite/seco).
6. Ambiente
   Polvo, astillas, lavado, rango de temperatura, riesgo de corrosión y cualquier necesidad de tratamientos superficiales.
7. Restricciones de montaje y alineación
   Comparta el espacio disponible, los requisitos de mecanizado de extremos, la disposición de los cojinetes de soporte y el descentramiento permitido.

Consejo profesional:Si está cambiando de inicio único a inicio múltiple, confirme si su sistema dependía del autobloqueo por seguridad. Muchos “fracasos misteriosos” son en realidad fracasos de “mantener el cambio de comportamiento”.

Tabla de comparación rápida

Consejos de integración para una vida útil más larga

Incluso un tornillo bien elegido puede funcionar mal si la integración es descuidada. Estas prácticas tienden a pagarse por sí solas:

• Controle la desalineación temprana
  Utilice soportes y métodos de alineación adecuados para reducir la carga lateral sobre la tuerca, una de las formas más rápidas de acelerar el desgaste.
• Elija la combinación de tuercas adecuada
  El bronce o los polímeros de ingeniería pueden cambiar el ruido, el comportamiento de fricción y las necesidades de mantenimiento. Haga coincidir los materiales con su entorno y ciclo de trabajo.
• Gestione la lubricación como una característica de diseño
  Decida si está usando grasa o aceite, cómo se repondrá y cómo evitará que la contaminación convierta el lubricante en pasta abrasiva.
• Plan para el crecimiento de la reacción
  Si su aplicación necesita un posicionamiento consistente, considere opciones de tuercas anti-contragolpe, planes de ajuste periódicos o compensación de software.
• Confirmar la velocidad crítica para tornillos largos
  Los tornillos largos y delgados pueden funcionar a altas RPM. Si está aumentando la velocidad, valide el espacio entre los soportes y el rango operativo para mantener la vibración bajo control.

Aplicaciones comunes

A Tornillo trapezoidal de múltiples entradasA menudo se adapta a aplicaciones donde la velocidad y la durabilidad deben coexistir:

• Actuadores lineales para automatización industrial y luminarias.
• Equipos de embalaje y manipulación con viajes rápidos repetidos.
• Plataformas ajustables, portones y cubiertas protectoras.
• Dispositivos médicos y de laboratorio donde el movimiento suave es importante pero el entorno exige una mecánica confiable
• Carpintería, fabricación liviana y equipos expuestos al polvo o astillas.

Cómo un fabricante respalda sus resultados

La velocidad sobre el papel es fácil. El verdadero objetivo es una velocidad que se mantenga fluida después de meses de ciclos. Es por eso que muchos compradores eligen un fabricante que pueda respaldar las opciones de geometría de rosca, emparejamiento de materiales y detalles de mecanizado de extremos, no solo entregar un número de pieza.

Suzhou Maitu varilla roscada Manufacturing Co., Ltd. produce soluciones de tornillos trapezoidales de múltiples entradas que se especifican comúnmente para Clientes que necesitan un mayor recorrido por revolución mientras mantienen una interfaz mecánica robusta. En la práctica, esto significa que puede alinear los inicios, el avance y el emparejamiento de tuercas del tornillo con lo que realmente hace su máquina: su perfil de carga, su entorno y sus expectativas de servicio.

Si está migrando desde un diseño de inicio único, un buen proveedor también puede ayudarlo a verificar el comportamiento de retención, impulsar el tamaño, y detalles de integración para no “ganar velocidad” y luego perder confiabilidad.

Preguntas frecuentes

P: ¿Un tornillo trapezoidal de múltiples entradas siempre se mueve más rápido que uno de una sola entrada?
A:Puede, porque un mayor avance significa más recorrido lineal por revolución. Pero la velocidad real depende de los límites de RPM del motor, la carga y la dinámica del sistema. El beneficio clave es alcanzar los objetivos de velocidad a RPM más bajas, no solo perseguir las RPM máximas.

P: ¿El cambio a inicios múltiples aumentará la reacción?
A:El juego está influenciado principalmente por el ajuste de la tuerca, el desgaste y si se utilizan funciones antijuego. Un diseño de múltiples inicios no automáticamente significa un mayor juego, pero los ciclos de trabajo y la velocidad más altos pueden acelerar el desgaste si se ignoran la lubricación y la alineación.

P: ¿Es autoblocante un tornillo trapezoidal de entradas múltiples?
A:No necesariamente. A medida que aumenta la ventaja, es más probable que se conduzca hacia atrás. Si sostenerlo sin energía es crítico, trátelo como un requisito de diseño. (freno, cable diferente o mecanismo de seguridad) en lugar de una suposición.

P: ¿Cómo elijo el número de salidas?
A:Comience desde la zona de confort de las RPM del motor y del cable requeridas. Luego valide el par, el comportamiento de retención y los límites de velocidad críticos. Más salidas generalmente aumentan la ventaja para un lanzamiento determinado, pero se debe verificar la seguridad y estabilidad del sistema.

P: ¿Qué importa más para la vida útil: la geometría de la rosca o la lubricación?
A:Ambos, pero la lubricación y la alineación a menudo deciden si un buen diseño se convierte en un diseño de larga duración. Incluso el mejor tornillo se desgastará rápidamente si funciona seco, desalineado o contaminado.

P: ¿Cuándo debería elegir un husillo de bolas?
A:Si su aplicación exige una eficiencia muy alta, un posicionamiento fino y un juego mínimo en niveles de precisión más altos, Los tornillos de bolas pueden ser la mejor opción, siempre que su entorno y su plan de mantenimiento los respalden.

Próximos pasos

Si su actuador actual es demasiado lento, demasiado ruidoso o se desgasta antes de lo debido, unTornillo trapezoidal de múltiples entradaspuede ser el más simple manera de desbloquear viajes más rápidos sin convertir su máquina en un proyecto de mantenimiento. Comparta los detalles de su carga, carrera, velocidad objetivo, ciclo de trabajo y entorno, y podremos ayudarle a definir una especificación óptima.

¿Listo para mejorar el rendimiento sin apostar por la confiabilidad? Contáctenospara analizar su aplicación y obtener una solución de tornillos y tuercas adecuada para su próxima construcción o modernización.
