¿Por qué elegir un husillo trapezoidal para un movimiento lineal práctico y fiable?

Puntos débiles del comprador y soluciones rápidas

Una ventaja clave de una transmisión trapezoidal es que es indulgente en entornos industriales del mundo real. Cuando la suciedad, las cargas de choque o el mal uso ocasional es parte de la historia, una bien elegidaHusillo trapezoidalpuede permanecer estable y útil con un mantenimiento simple en lugar de exigente mantenimiento de precisión.

Conceptos básicos que impulsan el rendimiento

A Husillo trapezoidalUtiliza un perfil de rosca en forma de trapezoide diseñado para la transmisión de potencia. La geometría proporciona fuerte superficies de carga y un compromiso práctico entre durabilidad, capacidad de fabricación y control de movimiento. Para muchos productos industriales (ascensores, ajustadores, puertas, accesorios de automatización, marcos médicos, equipos de embalaje: esta forma de hilo sigue siendo una opción preferida porque se comporta de manera predecible.

• Liderar y lanzar: El paso es la distancia entre los picos del hilo; El avance es el recorrido por revolución. Los tornillos de inicio múltiple aumentan el avance (recorrido más rápido) sin cambiar el paso.
• Tendencia al autobloqueo: Las transmisiones trapezoidales pueden resistir el retroceso bajo ciertas cargas, lo cual es útil para elevación vertical y seguridad.
• Eficiencia: Generalmente más bajo que los husillos de bolas, pero a menudo aceptable para velocidades y ciclos de trabajo moderados, especialmente cuando la robustez importa más que la máxima eficiencia.
• Dirección de carga: Muchas aplicaciones son principalmente cargas axiales; Las cargas laterales deben manejarse mediante guías, no mediante la interfaz tornillo/tuerca.

La “mejor” solución no siempre es la de mayor eficiencia: es la que satisface en conjunto sus requisitos de precisión, vida útil, ruido, costo y entrega. Precisamente por eso la opción trapezoidal sigue apareciendo en las listas de adquisiciones.

Lista de verificación de selección y lógica de dimensionamiento

La mayoría de los problemas de abastecimiento se deben a la falta de insumos. Antes de solicitar una cotización, determine los elementos esenciales a continuación. Esto reduce los bucles de rediseño y ayuda Los proveedores recomiendan la configuración correcta en lugar de una genérica.

Regla práctica: si necesita una velocidad muy alta y una fricción ultrabaja, un husillo de bolas puede ser la solución. Si necesita un caballo de batalla estable que sobreviva uso diario y es fácil de mantener, elHusillo trapezoidala menudo ofrece un mejor valor total.

Materiales, tratamientos de superficie y opciones de tuercas

Los materiales no son sólo “acero versus inoxidable”. En el campo, el emparejamiento incorrecto se convierte en ruido, irritación, corrosión o reemplazo frecuente. La combinación adecuada se vuelve aburrida, en el mejor de los casos.

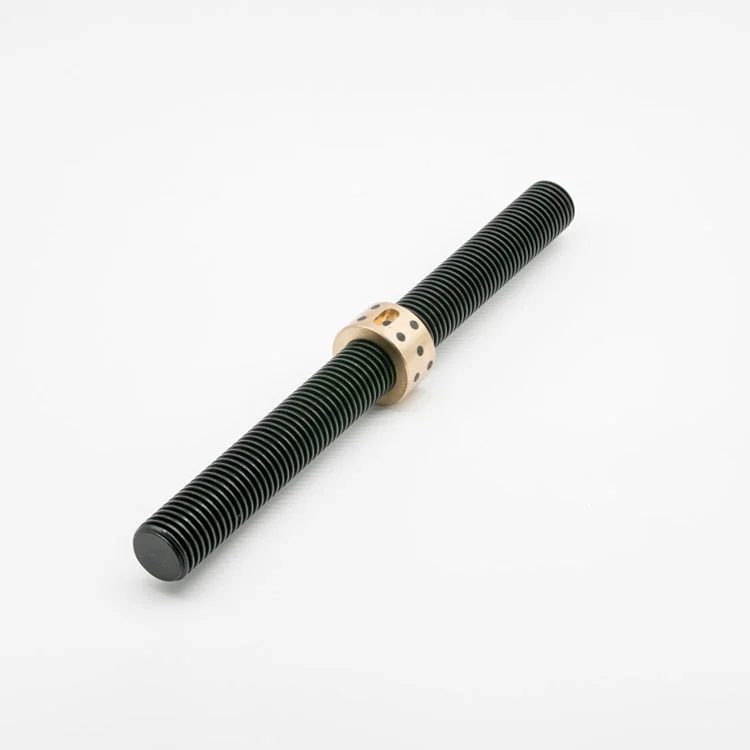

La selección de frutos secos es donde lo "bueno en el papel" se convierte en "bueno en la máquina". Si espera contaminación, una tuerca de polímero con guía y cubiertas adecuadas. puede reducir el ruido y simplificar la lubricación. Si espera una carga pesada y una larga vida útil, el bronce es una combinación clásica. El objetivo no es la perfección, sino Rendimiento estable con mantenimiento manejable.

Estrategias de reacción, eficiencia y posicionamiento

El contragolpe es el pequeño espacio libre entre el tornillo y la tuerca que permite un movimiento suave y una expansión térmica, pero también puede crear vibraciones, malas vibraciones. repetibilidad y desgaste desigual. El truco consiste en elegir la reacción más pequeña que pueda mantener de forma fiable en su entorno.

La eficiencia es la otra pieza que los compradores subestiman. AHusillo trapezoidalnormalmente funciona con menor eficiencia que un husillo de bolas, lo que significa que su motor puede necesitar más torque para el mismo empuje. Pero a cambio, a menudo se obtiene un sistema más simple que resiste la marcha atrás y tolera polvo y manipulación del mundo real. Para el levantamiento vertical, esto puede ser una ventaja de seguridad y costo.

Si el posicionamiento es su prioridad, no intente "resolver la precisión" sólo con el tornillo. Empareje el tornillo con cojinetes adecuados, montaje de tuerca rígida y guías estables. La precisión es una propiedad del sistema, no una compra de una sola pieza.

Instalación y mantenimiento que previenen fallas

Muchas fallas tempranas atribuidas a la “mala calidad” son en realidad problemas de instalación. Las unidades trapezoidales son fuertes, pero no les gusta que las obliguen a hacerlo. compensar una mala alineación.

El mantenimiento puede ser simple: limpiar, lubricar, inspeccionar el desgaste y verificar si el montaje está flojo. Si su aplicación se ejecuta continuamente o en condiciones difíciles entorno, incorpore un intervalo de servicio básico en los SOP. Ese hábito por sí solo a menudo duplica la vida útil.

Trapezoidal versus husillo de bolas versus correa

Los compradores a menudo quedan atrapados en una “espiral de actualización”. Esta comparación le ayuda a justificar el nivel adecuado de ingeniería para su caso de uso real.

Si está construyendo equipos destinados a funcionar día tras día con un mínimo de complicaciones, la opción trapezoidal suele ser la "ganadora silenciosa" porque reduce complejidad en el abastecimiento, el mecanizado y el servicio. Ésa es una de las principales razones por las que muchos equipos industriales siguen especificando unHusillo trapezoidalincluso cuando existen soluciones más modernas.
