Resumen del artículo:Los equipos de manipulación de materiales requieren un movimiento lineal rápido, un posicionamiento confiable, una alta capacidad de carga y un funcionamiento estable en condiciones frecuentes de arranque y parada. ElHusillo de bolas de plomo grande C7 para manipulación de materialesdemaitúcombina precisión C7, transmisión de cables grandes, construcción de alta resistencia y configuraciones personalizadas para admitir AGV, apiladores de almacén, plataformas elevadoras, robots de manejo de materiales y sistemas de logística automatizados.
Tabla de contenido
- ¿Por qué Material Handling necesita un husillo de bolas de paso grande C7?
- ¿Cuáles son las características principales?
- ¿Qué especificaciones deberían comparar los compradores?
- ¿Cómo mejora el rendimiento en la manipulación de materiales?
- ¿Dónde se utiliza?
- ¿Cómo se debe seleccionar el modelo correcto?
- ¿Qué prácticas de mantenimiento prolongan la vida útil?
- Preguntas frecuentes
¿Por qué Material Handling necesita un husillo de bolas de paso grande C7?
Se espera que los sistemas modernos de manipulación de materiales muevan cargas cada vez más pesadas manteniendo tiempos de ciclo cortos y un posicionamiento repetible. Los componentes de la transmisión mecánica convencional pueden tener dificultades cuando el equipo debe acelerar, desacelerar, detenerse, retroceder y reposicionarse repetidamente durante la jornada laboral.
Un husillo de bolas convierte la entrada del motor giratorio en un movimiento lineal controlado mediante la recirculación de bolas rodantes entre el husillo y la tuerca. Este mecanismo de contacto rodante ayuda a reducir la fricción al mismo tiempo que proporciona una transmisión eficiente y precisa. Para equipos de manipulación de materiales, una configuración de cable grande añade otra ventaja importante: el tornillo puede lograr un recorrido lineal más largo por revolución.

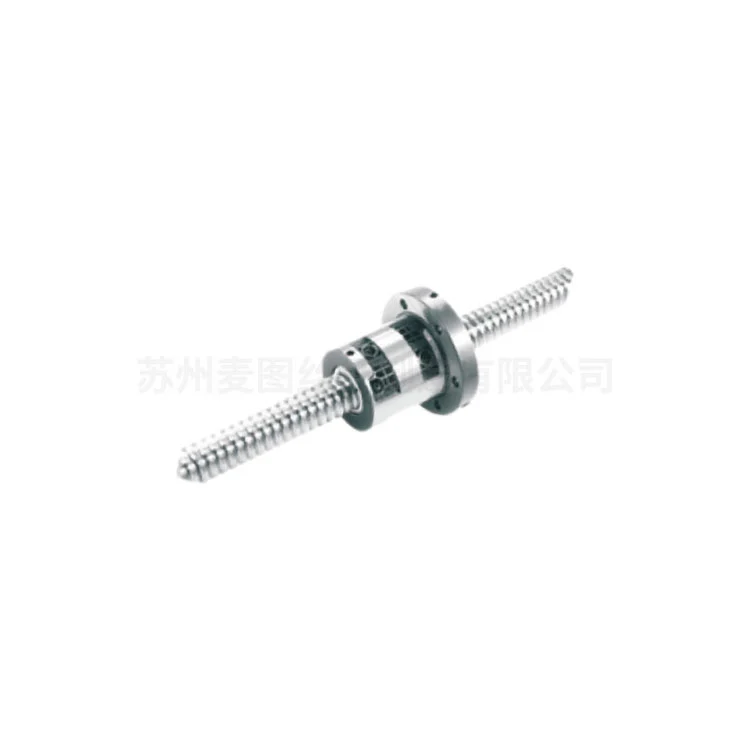

El husillo de bolas de plomo grande C7 de Maitu para manipulación de materiales se desarrolló específicamente en torno a estos requisitos. Su grado de precisión C7, su geometría de plomo grande, su construcción de aleación de acero de alta resistencia y su diseño orientado a la carga lo hacen adecuado para aplicaciones exigentes que implican elevación, transferencia, posicionamiento y movimiento automatizado.
Según las especificaciones publicadas por el fabricante, las configuraciones seleccionadas están diseñadas para cargas de aproximadamente 500 kg a 5000 kg, mientras que se pueden desarrollar diseños personalizados según los requisitos de la aplicación. El producto también está preparado para su funcionamiento en talleres, almacenes, centros logísticos y otros entornos industriales.
¿Cuáles son las características principales?
1. Construcción resistente con capacidad de carga
Los sistemas de manipulación de materiales pueden experimentar no sólo cargas estáticas sino también fuerzas dinámicas creadas durante la aceleración, desaceleración, elevación y parada. El husillo de bolas utiliza acero de aleación de alta resistencia y un procesamiento de precisión para soportar condiciones de carga exigentes.
- Diseñado para aplicaciones de transmisión de carga pesada
- Alta resistencia al impacto generado durante el movimiento repetido.
- Adecuado para levantar y transferir materiales pesados
- Disponible en dimensiones personalizadas para diferentes estructuras de equipos.
2. Precisión C7 para posicionamiento controlado
La precisión del posicionamiento es importante cuando un sistema de manipulación de materiales debe colocar productos en una ubicación definida. La información del producto publicada especifica un error de posicionamiento dentro de ±0,02 mm, lo que proporciona una referencia de precisión útil para los diseñadores de sistemas.
Esto hace que la configuración sea adecuada para tareas de manipulación automatizadas donde el movimiento incontrolado o la desviación de posicionamiento podrían afectar las operaciones posteriores.
3. Gran avance para un recorrido lineal más rápido
El avance determina qué tan lejos viaja axialmente la tuerca durante una revolución del tornillo. Un paso más grande puede proporcionar un mayor recorrido lineal por revolución del motor, lo cual es particularmente útil cuando el equipo de manipulación de materiales necesita un movimiento rápido a lo largo de una carrera relativamente larga.
Por esta razón, un husillo de bolas de paso grande puede ayudar a los diseñadores a equilibrar la velocidad de transmisión, la entrada del motor y el tiempo del ciclo del equipo sin simplemente aumentar la velocidad de rotación del motor.
4. Adaptabilidad a operaciones de arranque y parada frecuentes
Los AGV, apiladores de almacén, plataformas elevadoras, sistemas de transferencia y robots de manipulación a menudo funcionan mediante ciclos repetidos de aceleración y desaceleración. La estructura del producto está diseñada para resistir el impacto y la fatiga asociados con estos patrones operativos.
5. Configuración mecánica personalizable
Las máquinas de manipulación de materiales rara vez comparten dimensiones idénticas. Maitu ofrece opciones personalizadas para diámetro, paso, dirección, configuración de tuerca, longitud y otros requisitos mecánicos. Esto permite a los ingenieros seleccionar un componente de transmisión de acuerdo con la arquitectura real de la máquina en lugar de forzar un componente estándar a un diseño inadecuado.
¿Qué especificaciones deberían comparar los compradores?
Antes de comprar un husillo de bolas, los ingenieros deben evaluar juntos el diámetro, el paso, la precisión, el tipo de tuerca, la longitud de la carrera, los requisitos de carga y la dirección de instalación. Es posible que un componente con un diámetro adecuado pero una configuración de tuerca o cable inadecuado no proporcione el rendimiento esperado del sistema.
| Modelo | Precisión | Diámetro | Dirigir | Dirección | Máx. Longitud | Aplicación típica |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16mm | 10 milímetros | Bien | 3000 milímetros | AGV |
| SCR02020 | C7 | 20mm | 20mm | Izquierda/Derecha | 3000 milímetros | Apilador de almacén |
| SCR02525 | C7 | 25mm | 25mm | Bien | 6000 milímetros | Robot de manipulación de materiales |
| SCR03232 | C7 | 32mm | 32mm | Bien | 6000 milímetros | Plataforma elevadora de servicio pesado |
| Personalizado | C7 | 12-63 milímetros | 20-100 milímetros | Izquierda/Derecha | Personalizado | Equipos de manipulación especializados |
La gama publicada demuestra que el mismo concepto de producto puede cubrir diferentes tamaños de máquinas y requisitos de manipulación. Para equipos personalizados, se deben proporcionar carga, velocidad, carrera, dimensiones de montaje, ciclo de trabajo y condiciones ambientales antes de la especificación final.
¿Cómo mejora el rendimiento en la manipulación de materiales?
Mayor eficiencia de transmisión
El fabricante afirma que el producto puede mantener una eficiencia mecánica superior al 90% durante el funcionamiento. La alta eficiencia de transmisión ayuda a reducir las pérdidas de energía entre el motor y el mecanismo lineal, lo que puede ser valioso para equipos que funcionan continuamente o realizan ciclos de movimiento frecuentes.
Ciclos de manipulación más rápidos
La geometría de paso grande permite un movimiento más lineal por revolución. Esto puede ayudar a acortar el tiempo de viaje para levantar, transferir, posicionar y otros procesos de manipulación repetitivos.
Posicionamiento preciso
La precisión C7 admite el movimiento lineal controlado. En almacenes automatizados y entornos de producción, el posicionamiento repetible puede ayudar a que los equipos se alineen con los transportadores, las ubicaciones de almacenamiento, las estaciones de trabajo y los puntos de carga.
Operación estable y resistente
Los materiales de alta resistencia y el diseño estructural resistente a los impactos son importantes cuando el tornillo opera bajo cargas pesadas o aceleraciones y desaceleraciones frecuentes. El dimensionamiento correcto sigue siendo esencial porque la capacidad de carga real depende del sistema mecánico completo y de las condiciones de funcionamiento.
¿Dónde se utiliza?
El husillo de bolas de plomo grande C7 para manipulación de materiales se aplica a una amplia gama de sistemas de manipulación industriales y automatizados.
- Apiladores de almacén:Soporta operaciones de elevación y posicionamiento en sistemas de almacenamiento.
- AGV:Puede integrarse en mecanismos lineales de elevación o posicionamiento utilizados por vehículos de guiado automático.
- Robots de manipulación de materiales:Proporciona transmisión lineal para transferencia y posicionamiento automatizados.
- Plataformas elevadoras para cargas pesadas:Adecuado para movimientos verticales donde la capacidad de carga y el posicionamiento son importantes.
- Carros de transferencia:Soporta el movimiento controlado de materias primas, componentes y productos terminados.
- Equipos de logística:Puede integrarse en sistemas de clasificación, carga, descarga y transferencia automatizada.
- Talleres industriales:Ayuda a automatizar el movimiento de materiales entre diferentes áreas de producción.
Para sistemas automatizados complejos, el husillo de bolas debe evaluarse junto con el servomotor, el acoplamiento, la guía lineal, el cojinete de soporte, el sistema de lubricación y el sistema de control. El componente de transmisión es sólo una parte de la arquitectura de movimiento general.
¿Cómo se debe seleccionar el modelo correcto?
La selección de un husillo de bolas debe comenzar con las condiciones de funcionamiento reales y no solo con el nombre del producto. Un proceso de selección práctico incluye los siguientes pasos:
- Determinar la carga:Calcule las cargas estáticas y dinámicas que debe soportar el tornillo.
- Definir el viaje requerido:Establezca la carrera efectiva y la longitud máxima del tornillo.
- Establezca la velocidad requerida:Determine la velocidad lineal deseada y calcule la velocidad de rotación del tornillo correspondiente.
- Seleccione el cliente potencial:Un cable más grande generalmente proporciona un mayor movimiento lineal por revolución y puede soportar un desplazamiento a alta velocidad.
- Confirmar los requisitos de precisión:C7 puede ser apropiado para muchas aplicaciones generales de automatización y manipulación de materiales, mientras que los sistemas de mayor precisión pueden requerir otra clase de precisión.
- Verifique el espacio de instalación:Confirme el diámetro del eje, las dimensiones de la tuerca, la estructura de soporte y el espacio de montaje disponible.
- Considere el medio ambiente:Se deben considerar los riesgos de polvo, humedad, temperatura, contaminación y corrosión antes de finalizar la configuración.
Para una solución personalizada, Maitu recomienda proporcionar la carga del equipo, la velocidad de manejo, las dimensiones de instalación y el entorno de trabajo para que su equipo de ingeniería pueda ayudar con la configuración y la coincidencia del modelo.
¿Qué prácticas de mantenimiento prolongan la vida útil?
Incluso un husillo de bolas robusto requiere un mantenimiento adecuado. La lubricación correcta y el control de la contaminación son particularmente importantes porque los desechos pueden afectar los elementos rodantes y las superficies de las pistas de rodadura.
- Lubrique regularmente:La guía de mantenimiento publicada recomienda grasa resistente al desgaste para altas temperaturas aproximadamente cada 120 horas de funcionamiento, con ajustes según las condiciones de trabajo reales.
- Mantenga el tornillo limpio:Elimine el polvo, las virutas y otros contaminantes del área de los tornillos y las tuercas.
- Inspeccione la estructura protectora:Revise las cubiertas antipolvo y los componentes protectores relacionados para detectar daños.
- Evite la sobrecarga:Operar más allá del rango de carga diseñado puede acelerar el desgaste y dañar el tornillo o las bolas.
- Inspeccione periódicamente:Verifique la sujeción, el desgaste de la rosca, el movimiento de la bola, la vibración, la precisión del posicionamiento y el ruido anormal.
- Utilice un servicio profesional cuando sea necesario:Los técnicos cualificados deben evaluar los daños en las roscas, el atasco de las bolas o los problemas graves de carga.
En última instancia, los intervalos de mantenimiento deben adaptarse al ciclo de trabajo real, el nivel de contaminación, la carga, la velocidad, el tipo de lubricación y las recomendaciones del fabricante.
Preguntas frecuentes
¿Qué capacidad de carga hay disponible?
La información del producto publicada indica un rango de carga de aproximadamente 500 kg a 5000 kg dependiendo del diámetro y modelo seleccionados. La carga real permitida debe confirmarse mediante cálculos específicos de la aplicación.
¿Puede funcionar en entornos de almacén polvorientos?
Sí. El producto está diseñado teniendo en cuenta consideraciones de resistencia al polvo y anticorrosión para entornos de manipulación industrial. El sellado, la limpieza y la lubricación adecuados siguen siendo importantes para el funcionamiento a largo plazo.
¿Es adecuado para aplicaciones frecuentes de arranque y parada?
Sí. Su diseño enfatiza la resistencia al impacto y el rendimiento ante la fatiga para aplicaciones que implican aceleración, desaceleración, arranque y parada repetidos.
¿Cómo elijo el modelo correcto?
Proporcione la carga, velocidad lineal, longitud de carrera, dimensiones de instalación, dirección de operación, ciclo de trabajo y condiciones ambientales requeridas. Estos parámetros permiten evaluar el diámetro, el paso, la configuración de la tuerca y las especificaciones generales adecuados.
¿Se puede personalizar el husillo de bolas?
Sí. Maitu ofrece configuraciones personalizadas que cubren dimensiones, paso, dirección, tipo de tuerca, longitud y otros requisitos para equipos especializados de manipulación de materiales.
¿Cuál es el período de garantía?
La información del producto publicada por el fabricante especifica un período de garantía de 12 meses para problemas de calidad no causados por humanos, sujeto a los términos de garantía aplicables.
Conclusión: elegir la transmisión adecuada para el manejo automatizado
Un husillo de bolas bien seleccionado puede influir directamente en la velocidad, la consistencia del posicionamiento, la eficiencia energética y la estabilidad operativa de los equipos de manipulación de materiales. El husillo de bolas de plomo grande C7 para manipulación de materiales combina transmisión de plomo grande con precisión C7, construcción de alta resistencia y opciones de personalización para AGV, apiladores de almacén, robots de manipulación, plataformas elevadoras y equipos de logística automatizados. Para proyectos que requieren configuraciones específicas de carga, velocidad, carrera o instalación, obtenga más información sobre el husillo de bolas de plomo grande C7 para manejo de materiales ococontactanoscon los requisitos de su aplicación para discutir una solución adecuada con el equipo de ingeniería de Maitu.
