¿Cómo pueden las guías lineales de ultraprecisión mejorar la precisión, la estabilidad y la confiabilidad en los sistemas de movimiento modernos?
Resumen del artículo: Guías lineales de ultra precisiónson esenciales para sistemas de movimiento que requieren un posicionamiento excepcionalmente preciso, desplazamiento suave, alta rigidez y repetibilidad a largo plazo. Desde equipos semiconductores y máquinas herramienta de precisión hasta robótica y dispositivos médicos, la guía lineal adecuada puede influir directamente en la calidad del mecanizado, la estabilidad del equipo y los costos operativos. Este artículo explica cómo funcionan las guías de ultraprecisión, qué especificaciones son más importantes, cómo se comparan los grados de precisión y qué deben considerar los compradores al seleccionar una solución confiable de un fabricante profesional comomaitú.
Tabla de contenido
- ¿Por qué son importantes las guías lineales de ultraprecisión?
- ¿Qué características técnicas definen una guía lineal de alto rendimiento?
- ¿Cómo afectan los grados de precisión y las tolerancias al rendimiento?
- ¿Qué materiales y tratamientos de superficie respaldan la precisión a largo plazo?
- ¿Dónde se utilizan habitualmente las guías lineales de ultraprecisión?
- ¿Cómo se debe seleccionar la guía lineal adecuada?
- ¿Qué control de calidad deben esperar los compradores?
- Preguntas frecuentes
- Pensamientos finales
¿Por qué son importantes las guías lineales de ultraprecisión?
En la automatización moderna, el movimiento lineal ya no consiste simplemente en mover un componente del punto A al punto B. La fabricación de semiconductores, la inspección de precisión, el mecanizado CNC, la robótica y los equipos médicos a menudo requieren movimientos repetibles con desviaciones extremadamente pequeñas. En estas aplicaciones, incluso unos pocos micrómetros de error geométrico pueden influir en la calidad del producto, la precisión del ensamblaje o los resultados de las mediciones.

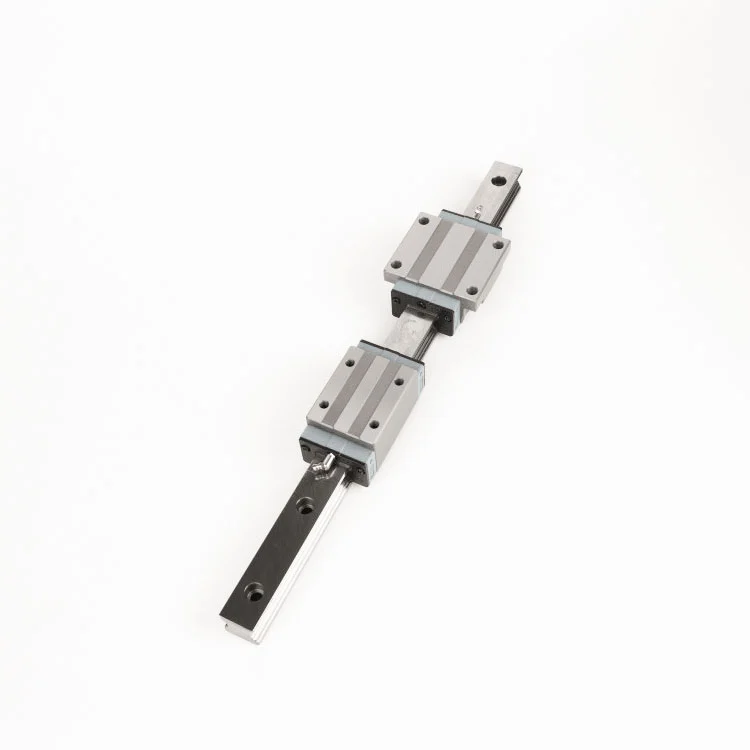

Las guías lineales de ultra precisión proporcionan una interfaz de movimiento rodante controlado entre un riel guía y un carro. Su geometría de pista optimizada, sus superficies de montaje cuidadosamente rectificadas y sus tolerancias de fabricación controladas ayudan a minimizar la vibración no deseada, la variación posicional y el juego mecánico.
maitú desarrolla productos de movimiento lineal para aplicaciones industriales exigentes y tiene más de 12 años de experiencia en la fabricación de componentes de precisión y soluciones relacionadas. Sus guías de ultraprecisión están diseñadas teniendo en cuenta la rigidez, la consistencia dimensional, el rendimiento de carga y la confiabilidad a largo plazo, lo que las hace adecuadas para sistemas donde las guías lineales comunes pueden no proporcionar suficiente precisión.
Por tanto, el valor de una guía de ultraprecisión no se limita a su tolerancia dimensional. Es la combinación de precisión geométrica, propiedades del material, comportamiento de precarga, calidad de la instalación, lubricación, sellado e inspección de calidad lo que determina el rendimiento del movimiento en el mundo real.
¿Qué características técnicas definen una guía lineal de alto rendimiento?
Una guía lineal de precisión debe evaluarse como un componente de movimiento completo en lugar de mediante un único número de precisión. Varias características técnicas trabajan juntas para determinar su rendimiento.
Contacto de cuatro puntos y distribución de carga
Una estructura de canalización optimizada puede distribuir las cargas aplicadas en múltiples puntos de contacto. Esto ayuda a que la guía maneje fuerzas radiales, fuerzas laterales y cargas de momento de manera más efectiva, particularmente en equipos de múltiples ejes.
Superficies rectificadas con precisión
Las pistas de rodadura y las superficies de montaje contribuyen a un desplazamiento más suave del carro y una mejor consistencia dimensional. Maitu especifica pistas de rodadura rectificadas con un acabado superficial de aproximadamente Ra 0,4–0,8 μm para su serie de ultraprecisión.
Alta rigidez
La rigidez se vuelve especialmente importante cuando la guía soporta herramientas pesadas, fuerzas de corte, módulos de inspección o mecanismos multieje. Una guía rígida puede ayudar a reducir la deformación y mantener la estabilidad posicional bajo cargas de trabajo.
Sellado y lubricación confiables
La contaminación es una preocupación importante en los sistemas de movimiento lineal. Los sellos multilaberínticos integrados pueden ayudar a evitar que los contaminantes lleguen a los elementos rodantes y a las pistas de rodadura. Las soluciones de lubricación opcionales pueden reducir aún más los requisitos de mantenimiento durante el funcionamiento prolongado.
- Movimiento lineal estable y suave.
- Alta capacidad de carga y momento de carga
- Vibración reducida durante el viaje.
- Precisión controlada de montaje y funcionamiento.
- Protección contra el polvo y contaminantes externos.
- Intervalos de mantenimiento más largos cuando se lubrica correctamente
¿Cómo afectan los grados de precisión y las tolerancias al rendimiento?
El grado de precisión determina cuán estrictamente se controlan las dimensiones críticas y las características geométricas. Para aplicaciones que involucran múltiples rieles paralelos o ejes coordinados, la consistencia entre las guías es particularmente importante porque se pueden acumular pequeñas diferencias dimensionales durante la instalación y operación.
Por ejemplo, los datos de producción de Maitu proporcionan varios grados de precisión, incluidos N, H, P, SP y UP. La clase UP representa la categoría de precisión más alta en el rango listado.
| Longitud del riel | Grado N | Grado H | Grado P | Grado SP | Mejora |
|---|---|---|---|---|---|
| ≤500 milímetros | 17 micras | 11 micras | 7 µm | 4 micras | 2 micras |
| >500–1000 mm | 22 micras | 15 µm | 10 µm | 6 µm | 3 µm |
| >1000-1500 mm | 25 µm | 18 micras | 11 micras | 8 µm | 4 micras |
| >1500–2000 milímetros | 27 µm | 20 µm | 13 µm | 9 µm | 5 µm |
| >2000–2500 milímetros | 29 micras | 22 micras | 14 micras | 11 micras | 6 µm |
| >2500–3000 milímetros | 30 µm | 24 micras | 16 micras | 12 micras | 7 µm |
Nota: Los valores mostrados son parámetros de producción para la altura y el ancho permitido (△H y △W) y deben evaluarse junto con la configuración de la guía específica y los requisitos de aplicación.
Para sistemas que requieren movimiento sincronizado, seleccionar un grado de precisión más alto puede proporcionar una mayor consistencia dimensional. Sin embargo, la calidad más alta no es automáticamente la mejor opción para todas las máquinas. Los compradores deben equilibrar la precisión requerida, la carga, la longitud del riel, las condiciones de instalación, el entorno operativo y el costo total del proyecto.
¿Qué materiales y tratamientos de superficie respaldan la precisión a largo plazo?
La selección del material afecta directamente la dureza, la resistencia al desgaste, la estabilidad dimensional y la vida útil. El acero para cojinetes de cromo con alto contenido de carbono, como el material equivalente a SUJ2, se usa ampliamente para componentes de contacto rodante exigentes porque puede alcanzar una alta dureza después del tratamiento térmico adecuado.
La serie de guías lineales de ultraprecisión de Maitu utiliza acero para cojinetes de cromo con alto contenido de carbono con una dureza especificada de aproximadamente 58 a 62 HRC. Las pistas de rodadura rectificadas con precisión y el tratamiento térmico controlado ayudan a crear una superficie de contacto estable para un funcionamiento continuo.
Dependiendo del entorno de aplicación, también se pueden considerar tratamientos superficiales. El óxido negro y el niquelado no electrolítico pueden proporcionar protección adicional a la superficie y pueden ser útiles cuando la resistencia a la corrosión o la durabilidad ambiental son una consideración importante.
- Materia prima:Acero para rodamientos de cromo con alto contenido de carbono
- Dureza:Aproximadamente 58-62 HRC
- Final de pista:Aproximadamente Ra 0,4–0,8 µm
- Protección opcional:Óxido negro o niquelado no electrolítico
¿Dónde se utilizan habitualmente las guías lineales de ultraprecisión?
Cuanto más estrictos sean los requisitos de movimiento, mayor será el valor potencial de una guía de alta precisión. Estos componentes son particularmente relevantes cuando el equipo debe mantener un posicionamiento repetible mientras maneja movimiento continuo o cargas externas.
Equipos semiconductores
Los equipos de manipulación, inspección, dispensación y envasado de obleas pueden requerir movimientos altamente controlados. La guía lineal estable ayuda a los sistemas de posicionamiento a mantener la repetibilidad y reducir las vibraciones no deseadas.
Máquinas herramienta de precisión
El CNC y otros equipos de mecanizado de alta precisión dependen de componentes de movimiento rígido para respaldar la precisión del corte y el posicionamiento repetible de la herramienta.
Robótica Industrial
Los ejes lineales utilizados con sistemas robóticos pueden experimentar cargas cambiantes y patrones de movimiento complejos. Una fuerte capacidad de carga de momento puede ayudar a mantener la estabilidad en configuraciones de múltiples ejes.
Instrumentos de medición de precisión
Los equipos de medición son especialmente sensibles a las desviaciones mecánicas. El movimiento suave y las tolerancias geométricas controladas pueden ayudar a reducir las fuentes mecánicas de errores de medición.
Equipo médico
La fabricación de instrumentos médicos y de precisión a menudo requiere un posicionamiento confiable, un movimiento controlado y una protección adecuada de la superficie. La selección de guías debe considerar tanto el rendimiento mecánico como los requisitos ambientales.
¿Cómo se debe seleccionar la guía lineal adecuada?
La elección de un carril-guía basándose únicamente en la clase de precisión anunciada puede dar lugar a un diseño inadecuado. Un mejor enfoque es evaluar el entorno operativo completo y los requisitos mecánicos.
- Determine la precisión de posicionamiento requerida:Defina la precisión del objetivo, la repetibilidad y la desviación geométrica permitida.
- Calcule cargas estáticas y dinámicas:Considere la carga útil, la aceleración, la fuerza de corte, las cargas de momento y la distribución de carga.
- Compruebe la longitud del riel:Los rieles más largos pueden tener diferentes requisitos de tolerancia, por lo que la longitud y el grado de precisión deben evaluarse juntos.
- Evaluar las condiciones ambientales:Considere el polvo, la humedad, la temperatura, las sustancias corrosivas y los requisitos de la sala limpia.
- Seleccione la lubricación adecuada:La lubricación adecuada es esencial para reducir la fricción y respaldar un rendimiento de rodadura constante.
- Confirme la precisión de la instalación:Incluso una guía de alta precisión no puede compensar una superficie de montaje mal mecanizada o mal alineada.
- Solicitar documentación de inspección:Los informes de inspección técnica proporcionan evidencia útil de que los componentes suministrados cumplen con las especificaciones acordadas.
Para proyectos con requisitos exigentes, los ingenieros también deben considerar la configuración del carro, la precarga, el método de montaje, el paralelismo de los rieles, la interacción del sistema de transmisión y el ciclo de servicio esperado antes de finalizar la especificación.
¿Qué control de calidad deben esperar los compradores?
Los componentes de precisión requieren un control de calidad mensurable en lugar de una inspección visual únicamente. Un proveedor profesional debe tener procesos que cubran materias primas, tratamiento térmico, molienda, verificación dimensional, rendimiento de funcionamiento e inspección final.
maitú afirma que su proceso de fabricación utiliza la trazabilidad de la calidad basada en ERP desde el almacenamiento de acero con alto contenido de cromo hasta el tratamiento térmico, el rectificado de precisión y la inspección final. Sus guías también están sujetas a proyección de perfiles, evaluación de ruido y verificación de carga, proporcionándose documentación de inspección para los pedidos.
Este enfoque es importante para los OEM y los equipos de ingeniería porque los datos de inspección rastreables pueden respaldar el control de calidad entrante, la documentación del proyecto y las decisiones de mantenimiento a largo plazo.
maitú también informa más de 16.000 especificaciones de husillos de precisión y componentes lineales desarrollados desde que comenzó su operación en Suzhou, junto con experiencia en el servicio a más de 5.000 clientes globales. Sus recursos de producción incluyen instalaciones en Suzhou y Dongguan, que respaldan tanto requisitos de pequeñas cantidades como pedidos de producción más grandes.
Preguntas frecuentes
¿Qué son las guías lineales de ultra precisión?
Las guías lineales de ultra precisión son componentes de movimiento lineal de alta precisión diseñados para aplicaciones que requieren posicionamiento controlado, desplazamiento suave, alta rigidez y tolerancias geométricas consistentes. Se utilizan comúnmente en equipos semiconductores, máquinas herramienta de precisión, robótica, equipos de medición y fabricación médica.
¿Qué diferencia a las guías lineales de calidad UP de las calidades estándar?
Las guías de calidad superior se fabrican con tolerancias dimensionales más ajustadas que las calidades estándar. Por ejemplo, los parámetros de producción enumerados por Maitu muestran un margen de △H y △W de 2 μm para rieles de grado UP con longitudes de hasta 500 mm. La idoneidad real de una calidad depende del diseño completo de la máquina y de la precisión requerida.
¿Qué material se utiliza habitualmente para las guías lineales de alta precisión?
El acero para cojinetes de cromo con alto contenido de carbono se selecciona comúnmente para aplicaciones exigentes de movimiento lineal porque puede lograr una alta dureza y resistencia al desgaste después del tratamiento térmico. Maitu especifica material equivalente a SUJ2 con una dureza de aproximadamente 58–62 HRC para su serie de ultraprecisión.
¿Cómo se puede mejorar la vida útil de las guías lineales?
La instalación correcta, la precarga adecuada, la lubricación adecuada, el control de la contaminación, la distribución adecuada de la carga y la inspección periódica contribuyen a la vida útil. Las guías selladas y los tratamientos superficiales adecuados pueden proporcionar protección adicional en entornos operativos desafiantes.
¿Las guías de ultraprecisión son adecuadas para aplicaciones de semiconductores o salas blancas?
Pueden ser adecuados cuando la configuración de la guía, la lubricación, el sellado, el tratamiento de la superficie y los requisitos de limpieza se adaptan correctamente a la aplicación. Para entornos sensibles, los compradores deben discutir los requisitos de material, recubrimiento, lubricación, control de partículas e inspección con el proveedor antes de realizar el pedido.
Pensamientos finales
Las guías lineales de ultraprecisión desempeñan un papel fundamental en aplicaciones donde la precisión del movimiento, la rigidez, la repetibilidad y la confiabilidad influyen directamente en el rendimiento del equipo. Seleccionar la solución adecuada requiere más que comparar grados de precisión nominal. Se deben considerar en conjunto la calidad del material, el acabado de la pista de rodadura, la distribución de carga, el sellado, la lubricación, las condiciones de instalación, los procedimientos de inspección y los requisitos de aplicación.
Con más de 12 años de experiencia en tecnología de movimiento lineal de precisión, una amplia cartera de productos, parámetros de producción detallados y procesos de control de calidad rastreables, Maitu ofrece soluciones de guías lineales para aplicaciones industriales exigentes. Si está evaluando guías para equipos CNC, maquinaria de semiconductores, robótica, medición de precisión o fabricación médica, obtenga más información sobre las guías lineales de ultra precisión ycontáctanospara analizar sus requisitos de precisión, carga, longitud del riel, ambientales y de personalización.
