¿Cómo proporciona un tornillo trapezoidal un movimiento lineal suave en máquinas reales?

Resumen del artículo

Si su actuador se desplaza bajo carga, su escenario vibra o su mecanismo se atasca después de unas semanas, el problema no suele ser “mala suerte”: es un desajuste: el avance, el diámetro, el material de la tuerca, la lubricación, la alineación y el soporte del extremo no se eligieron como sistema.

Esta guía desglosa cómoTornillo trapezoidalfunciona, por qué es popular por su posicionamiento confiable y retención de carga, y cómo elegir especificaciones que reducen el juego, el calor y el desgaste prematuro. Obtendrá una matriz de selección práctica, una lista de verificación de proveedores y una guía amigable para el comprador. manera de redactar su solicitud de presupuesto para que el ensamblaje final funcione como usted espera.

Contenido

Describir
Los puntos débiles que siguen apareciendo
Qué es realmente un tornillo trapezoidal
Conceptos básicos de selección que evitan el arrepentimiento
Matriz de selección rápida
Tipos de nueces y materiales que realmente importan
Lista de verificación de integración: soportes, alineación, lubricación
Preguntas de calidad que debe hacer antes de comprar
Donde Suzhou Maitu Screw Rod Manufacturing Co., Ltd. puede ayudar
Preguntas frecuentes

◆◆◆

Describir

Identifique el modo de falla real (deriva, juego, atascamiento, desgaste, ruido, calor).
Entender por qué elTornillo trapezoidalEl perfil equilibra la capacidad de carga, la capacidad de fabricación y la estabilidad.
Elija avance, diámetro y soporte final para controlar la velocidad, la rigidez y los latigazos.
Elija el diseño y el material de la tuerca para manejar los límites de fricción, contaminación y mantenimiento.
Valide con una breve lista de verificación para que las piezas de producción coincidan con los prototipos.

◆◆◆

Los puntos débiles que siguen apareciendo

Los compradores rara vez empiezan diciendo "Necesito unTornillo trapezoidal.” Comienzan con dolor de cabeza: la columna de elevación se desliza hacia abajo unos milímetros durante la noche, el deslizamiento lineal no puede repetir una posición o la tuerca se calienta y comienza a chirriar. Estos son los problemas más comunes y lo que normalmente señalan.

Conducción hacia atrás o deriva de carga:Paras el motor, pero la carga se arrastra. Esto puede suceder cuando el plomo es demasiado agresivo, la fricción es demasiado baja o el sistema tiene vibración/impacto. Muchos sistemas trapezoidales pueden resistir el retroceso, pero no es automático: la geometría importa.
Contragolpe que arruina el posicionamiento:Inviertes la dirección y nada se mueve por un momento. Esa “banda muerta” puede marcar la diferencia entre una automatización fluida y un producto que parece barato.
Movimiento vinculante y desigual:El tornillo se siente suave al tacto, pero se atasca al ensamblarlo. Desalineación, soporte final insuficiente, o un material de tuerca que no tolera la carga de los bordes suele ser el verdadero culpable.
Desgaste rápido y polvo negro:El funcionamiento en seco con el par de materiales incorrecto puede desgastarse rápidamente, especialmente en caso de contaminación. A veces existe lubricación, pero es del tipo incorrecto, se aplica de manera inconsistente o se elimina con el lavado.
Ruido y calor a gran velocidad:Las rpm más altas aumentan el calentamiento por fricción y pueden provocar vibraciones o latigazos. Un tornillo de avance que funciona a 100 rpm puede fallar a 1000 rpm sin rediseñarlo.

Atajo del comprador:Antes de elegir tallas, escribe una frase:

“Mi sistema debe moverseXmm por segundo, llevarYN (o kg), mantenga la posición cuando esté apagado y repita dentro deZmmm.” Esa frase reducirá instantáneamente tuTornillo trapezoidalopciones.

◆◆◆

Qué es realmente un tornillo trapezoidal

A Tornillo trapezoidales un tornillo de potencia con un perfil de rosca en forma de trapezoide diseñado para convertir el movimiento giratorio en movimiento lineal. En comparación con los husillos de bolas, normalmente cambia la eficiencia por la simplicidad, la robustez y una sujeción de carga más fácil. Ese intercambio puede ser exactamente lo que deseas en sistemas de elevación, sujeción, ajuste o movimiento donde "permanece donde lo pones" importa más que la fricción ultrabaja.

Lo que lo hace práctico en entornos industriales no es sólo la forma del hilo: es el ecosistema: tuercas a juego (bronce, acero, polímeros), soluciones anti-retroceso, diseños autolubricantes y métodos de fabricación flexibles. Bien hecho, unTornillo trapezoidalEl montaje puede ser rentable, fácil de mantener y sorprendentemente preciso para muchas aplicaciones.

Idea clave:Un tornillo de avance trapezoidal es un componente de "fricción controlada".

Esa fricción es útil (retención de carga, estabilidad) pero debe gestionarse (calor, desgaste). Tus elecciones de especificaciones deciden qué lado gana.

◆◆◆

Conceptos básicos de selección que evitan el arrepentimiento

Si sólo recuerdas una cosa: no selecciones unTornillo trapezoidalsólo por diámetro. Selecciónelo como sistema: paso (o paso), longitud, diseño de tuerca, emparejamiento de materiales, plan de lubricación y soporte final.

Plomo (recorrido por revolución):El cable más grande se mueve más rápido, pero es más probable que retroceda y genere más calor con cargas elevadas. Un cable más pequeño mejora la capacidad de control y la retención de la carga, pero reduce la velocidad.
Diámetro y resistencia del núcleo:Un diámetro mayor mejora la resistencia al pandeo y la rigidez, lo cual es importante para luces largas y cargas pesadas.
Longitud sin soporte y riesgo de azotes:Los tornillos largos a altas revoluciones pueden latir. Si necesita velocidad en una longitud larga, es posible que necesite soporte intermedio, diferentes disposiciones de cojinetes finales o una solución de movimiento diferente.
Ciclo de trabajo:El ajuste intermitente (unos segundos aquí y allá) es muy diferente del movimiento continuo. El servicio continuo exige una mejor gestión del calor y una mejor estrategia de desgaste.
Ambiente:El polvo, el refrigerante, los detergentes y la corrosión exterior hacen que la mejor opción sea la protección sellada. materiales inoxidables o tuercas de polímero.

Error de compra común:solicitar “alta precisión” sin definir qué significa precisión.

¿Se refiere a repetibilidad, precisión del avance a lo largo de la longitud, baja holgura o suavidad bajo carga? Cada uno empuja el diseño en una dirección diferente.

◆◆◆

Matriz de selección rápida

Utilice esta tabla como punto de partida para elegir unTornillo trapezoidalconfiguración. No reemplaza los cálculos de ingeniería, pero te mantendrá alejado de las trampas más comunes.

Caso de uso típico	Lo que normalmente le importa al cliente	Dirección principal	Recomendación de nueces	Dirección del material del tornillo	Notas que previenen fallos
Columnas elevadoras / cargas verticales	Retención de carga, seguridad, posicionamiento estable.	Ventaja de baja a moderada	Opción bronce o anti-retroceso	Acero al carbono con protección superficial, o inoxidable si es corrosivo.	Confirmar el comportamiento de marcha atrás bajo carga y vibración reales; especifique los cojinetes de los extremos.
Diapositivas de automatización (precisión moderada)	Suavidad, repetibilidad, bajo nivel de ruido.	Plomo moderado	Polímero o plástico diseñado para un funcionamiento más silencioso	Tornillo laminado rectificado o bien controlado	Gestionar la contaminación; agregue limpiaparabrisas o cubiertas si hay polvo.
Mecanismos de ajuste / posicionamiento manual	Simple, duradero, "configurar y permanecer"	Plomo más bajo	Bronce o polímero estándar	Acero al carbono o inoxidable	Priorizar la sensación y la reacción; Los sistemas manuales a menudo “transmiten” holgura.
Transporte de alta velocidad (carreras cortas)	Velocidad, rendimiento	Mayor ventaja o inicio múltiple	Tuerca resistente al desgaste; considere diseños sin aceite	Acabado controlado; El calor y la lubricación se vuelven críticos.	Validar el aumento de temperatura y el ciclo de trabajo; No ignores los límites de los azotes.
Ambientes hostiles/limpios (lavado, escombros)	Bajo mantenimiento, confiabilidad	Plomo moderado	Variantes de polímeros autolubricantes / sin aceite	Aceros inoxidables o revestidos	Plan de sellado, drenaje y compatibilidad con productos químicos.

◆◆◆

Tipos de nueces y materiales que realmente importan

El tornillo llama la atención, pero la tuerca a menudo decide la vida útil y la sensación. por unTornillo trapezoidalmontaje, la elección de la tuerca afecta: fricción, ruido, juego, tolerancia a la contaminación y cuán tolerante es el sistema con la desalineación.

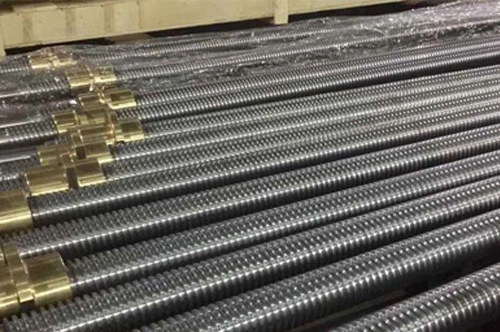

Tuercas de bronce:Una opción clásica por su capacidad de carga y desgaste predecible. Genial cuando puedes lubricar y mantener los residuos bajo control.
Tuercas de acero:Fuerte, pero puede ser menos indulgente y puede requerir una cuidadosa lubricación y emparejamiento de superficies para evitar irritaciones.
Plásticos de ingeniería (nylon, POM, PEEK, compuestos):A menudo son más silenciosos y pueden funcionar con una lubricación mínima. El polímero adecuado puede soportar entornos difíciles; el polímero incorrecto puede deslizarse bajo carga o ablandarse con el calor.

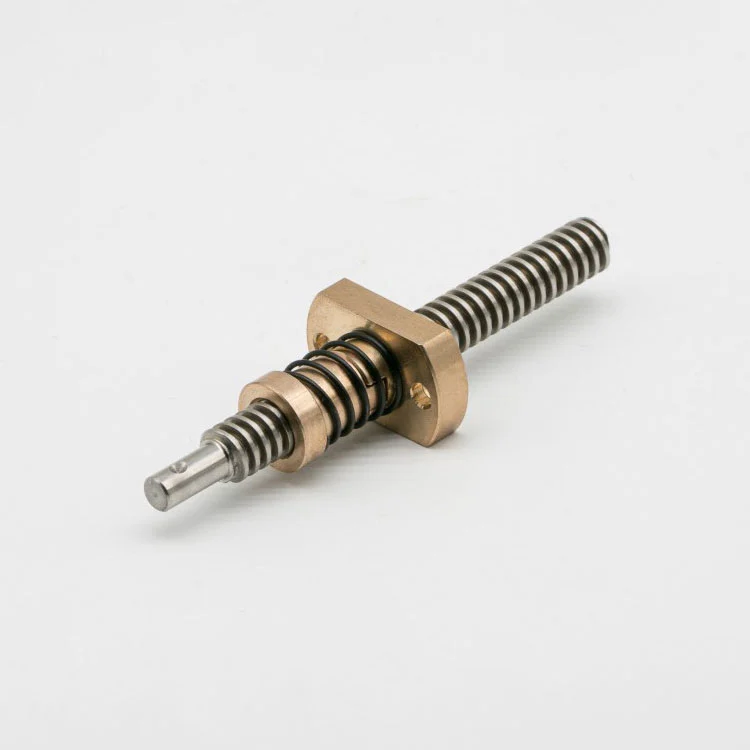

Tuercas anti-retroceso:Diseñado para reducir el espacio libre y mejorar los cambios de dirección. Ideal cuando la calidad del posicionamiento es más importante que un par ultrabajo.

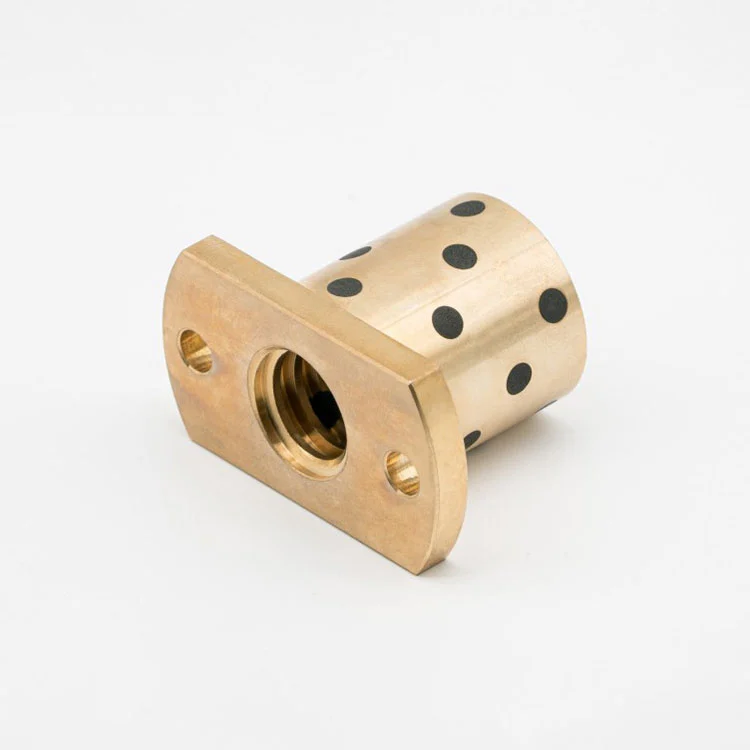

Tuercas sin aceite/autolubricantes:Útil cuando la lubricación no es práctica, indeseable o se elimina fácilmente.

Consejos prácticos:Si su cliente se queja de la “sensación de barato”, a menudo se trata de una reacción violenta; utilice un enfoque antirreacción.

Si se quejan del “mantenimiento”, a menudo es de la lubricación; considere una estrategia de tuercas sin aceite o cubiertas protectoras.

◆◆◆

Lista de verificación de integración: soportes, alineación, lubricación

Incluso el mejorTornillo trapezoidaldecepcionará si el diseño circundante es descuidado. Estos puntos de integración son donde muchos proyectos fallan silenciosamente durante el escalado del prototipo a la producción.

Estrategia de soporte final:Defina qué extremo es fijo y cuál flotante. La elección del rodamiento afecta el juego axial, la rigidez y el ruido.
Alineación y montaje:La desalineación aumenta dramáticamente la fricción y el desgaste. Utilice carcasas adecuadas, referencias de mecanizado, y evite forzar la tuerca en su posición durante el montaje.
Plan de lubricación:Decida con anticipación: grasa, aceite, polímero de funcionamiento en seco o método sellado. “Agregaremos lubricación más tarde” generalmente se convierte en "No diseñamos espacio para la lubricación".
Protección contra la contaminación:Los fuelles, cubiertas, limpiadores y su colocación lejos de virutas y polvo pueden multiplicar la vida útil.
Comportamiento térmico:Los ciclos de trabajo más altos generan calor. El calor cambia las holguras, aumenta el desgaste y puede ablandar algunos polímeros.
Verificación de conducción marcha atrás:Si "debe mantenerse cuando no hay energía" es un requisito, valídelo con cargas y vibraciones reales.

◆◆◆

Preguntas de calidad que debe hacer antes de comprar

Si está obteniendo unTornillo trapezoidal, la medida más inteligente es hacer preguntas que revelen el control del proceso. El precio es fácil de comparar; la coherencia no lo es. Estas preguntas le protegerán de sorpresas desagradables.

¿Qué tolerancias se pueden mantener en cuanto a la precisión, la rectitud y la forma de la rosca?Pregunte por los grados estándar y opcionales del proveedor.
¿Laminado o molido?¿Y cuál es el método de inspección para cada lote?
¿Qué pares de materiales recomiendan para mi carga, velocidad y entorno?Un buen proveedor preguntará sobre el ciclo de trabajo y la contaminación.
¿Cómo se controla la reacción violenta?Holgura estándar, ajustes seleccionables o diseños antirretroceso.
¿Qué tratamientos de superficie están disponibles?Especialmente si la corrosión o el desgaste son una preocupación.
¿Pueden suministrar conjuntos de tornillo y tuerca combinados como un par?La coincidencia reduce la variabilidad y ahorra tiempo de depuración.
¿Qué necesitas de mí para cotizar correctamente?Dibujos, carrera, carga, velocidad, montaje y requisitos de “posición de retención”.

Consejo de solicitud de cotización:Incluya su condición de "no debe fallar".

Ejemplo: "Sin deriva por debajo de 500 N en orientación vertical durante 8 horas después del apagado". Esa única línea obliga a entablar una conversación correcta desde el principio.

◆◆◆

Donde Suzhou Maitu Screw Rod Manufacturing Co., Ltd. puede ayudar

Si está buscando un proveedor que pueda admitir configuraciones estándar y personalizadas,Suzhou Maitu varilla roscada Manufacturing Co., Ltd.se centra en soluciones de husillo trapezoidal para casos de uso de automatización y movimiento lineal, incluidas opciones como estilos de inicio múltiple, tornillo y tuerca emparejados. suministro y múltiples rutas de materiales para nueces (por ejemplo, opciones basadas en polímeros y enfoques antirretroceso).

En la práctica, eso significa que puede abordar el abastecimiento de una manera más limpia: en lugar de escoger un tornillo de un catálogo y esperar que la tuerca se porte bien, puede especificar objetivos de rendimiento y recibir una combinación recomendada. Esto es especialmente útil cuando sus limitaciones incluyen "sin lubricación", "reducción del juego", “bronce especial” o “plásticos de ingeniería”, o cuando su proyecto necesita personalización repetida en todas las variantes.

Qué enviar para cotizaciones más rápidas y menos revisiones:

Carrera, velocidad (mm/s) y ciclo de trabajo
Carga axial máxima y orientación (horizontal/vertical)
Contragolpe del objetivo (o banda muerta de cambio de dirección aceptable)
Medio ambiente (polvo, refrigerante, lavado, rango de temperatura)
Preferencia de lubricación (grasa/aceite/funcionamiento en seco)
Mecanizado de extremos y disposición de soporte (fijo/flotante, tipo de rodamiento si se conoce)

◆◆◆

Preguntas frecuentes

¿Un tornillo trapezoidal es siempre autoblocante?

No siempre. Muchos sistemas trapezoidales resisten el retroceso debido a la geometría y la fricción, pero cables más altos, pares de materiales de baja fricción, Las vibraciones o las cargas de choque pueden reducir el comportamiento de sujeción de la carga. Si “debe mantener la posición cuando no hay energía” es crítico, valídelo en condiciones reales.

¿Cuál es la forma más rápida de reducir la reacción?

Utilice un diseño de tuerca antirretroceso o una estrategia de ajuste controlado (y mantenga la alineación ajustada). El contragolpe no es sólo una cuestión de “espacio libre de rosca”: soporte Los rodamientos y el cumplimiento del montaje también pueden contribuir.

¿Cuándo debo elegir tuercas de polímero en lugar de bronce?

Las tuercas de polímero pueden ser excelentes cuando se desea un funcionamiento más silencioso, un mantenimiento reducido o una mejor tolerancia a determinados entornos. La clave es coincidir. tipo de polímero para carga, velocidad y temperatura. Para cargas elevadas y servicio continuo, el bronce (con la lubricación correcta) aún puede ser la base más segura.

¿Puedo utilizar un tornillo trapezoidal sin lubricación?

A veces, especialmente con materiales de tuercas autolubricantes o sin aceite. Sin embargo, la “no lubricación” aumenta la importancia del control de la contaminación, manejo del calor y correcto emparejamiento de materiales. Si hay residuos, agregue protección como cubiertas o limpiaparabrisas.

Laminado vs. molido: ¿cuál debo comprar?

Depende de su objetivo de rendimiento. Los tornillos rectificados pueden ofrecer un control más estricto de la geometría y la precisión del paso, mientras que los tornillos laminados a menudo proporcionan gran valor para muchas aplicaciones industriales. Defina lo que realmente necesita (repetibilidad, suavidad o precisión de avance a lo largo de la longitud) y luego seleccione en consecuencia.

¿Qué información necesitan los proveedores para recomendar la combinación correcta de tornillo y tuerca?

Los elementos esenciales son la carga, la velocidad, la carrera, el ciclo de trabajo, la orientación, el juego objetivo, el entorno, la preferencia de lubricación y los detalles del soporte final. Con ellos, un proveedor puede proponer una combinación que evite el sobrecalentamiento, el atascamiento o el desgaste prematuro.

Si está comparando opciones o tiene problemas con la deriva, el juego o el desgaste inesperado, comparta sus requisitos de carga, velocidad, carrera y entorno y Solicite una propuesta de tornillos y tuercas a juegoSuzhou Maitu varilla roscada Manufacturing Co., Ltd.

¿Quieres menos bucles de rediseño y una primera construcción más fluida?contáctanoscon sus objetivos de dibujo o aplicación, y cambiemos su movimiento requisito en un ensamblaje confiable y repetible.
