¿Cómo se utiliza el tornillo trapezoidal Acme en los sistemas de movimiento industrial?

Resumen del artículo

Tornillos trapezoidales AcmeDesempeñan un papel fundamental en la transmisión de movimiento lineal en la automatización industrial, equipos mecánicos y sistemas de posicionamiento de precisión. Este artículo proporciona una explicación detallada y técnicamente fundamentada de cómo se estructuran, especifican y aplican los tornillos trapezoidales Acme en entornos de ingeniería del mundo real. La discusión se centra en principios de diseño, parámetros dimensionales, comportamiento de carga, opciones de materiales, estándares de fabricación y direcciones de desarrollo a largo plazo. Las preguntas técnicas frecuentes se abordan en un formato conciso de preguntas y respuestas para aclarar inquietudes comunes de ingeniería. El contenido está estructurado para cumplir con los hábitos de lectura profesionales y los estándares globales de optimización de motores de búsqueda.

Tabla de contenido

• 1. ¿Cómo permite un tornillo trapezoidal Acme el movimiento lineal?
• 2. ¿Cómo se especifican y diseñan los tornillos trapezoidales Acme?
• 3. ¿Cómo funcionan los tornillos trapezoidales Acme en aplicaciones prácticas?
• 4. ¿Cómo evolucionarán los tornillos trapezoidales Acme en los futuros sistemas de movimiento?

1. ¿Cómo permite un tornillo trapezoidal Acme el movimiento lineal?

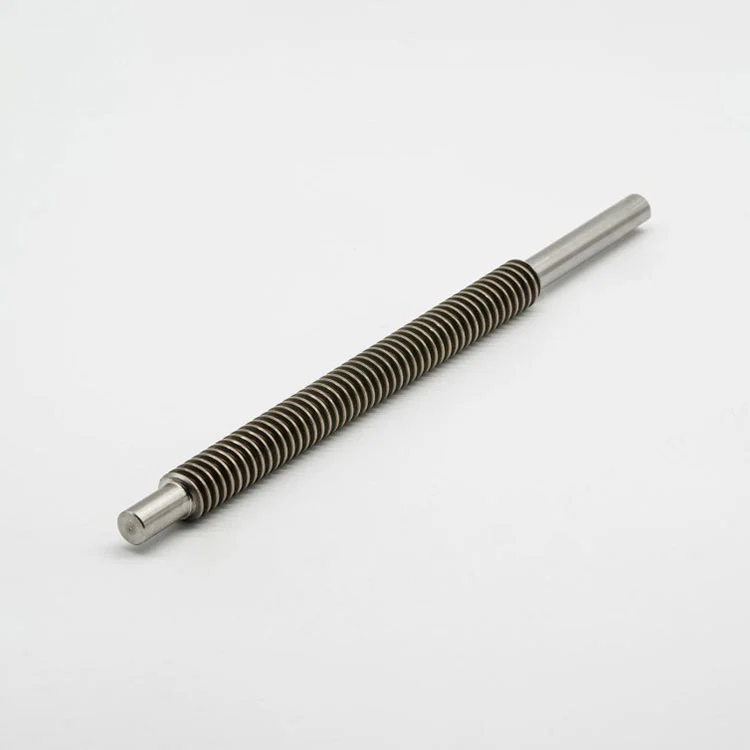

Un tornillo trapezoidal Acme es un componente de transmisión de potencia diseñado para convertir el movimiento de rotación en desplazamiento lineal a través de un perfil de rosca trapezoidal mecanizado con precisión. A diferencia de los sujetadores estándar, este tipo de tornillo está diseñado para cargas axiales sostenidas, control de movimiento predecible y precisión de posicionamiento repetible. La geometría trapezoidal ofrece un compromiso equilibrado entre resistencia mecánica, capacidad de fabricación y eficiencia, lo que la hace ampliamente adoptada tanto en entornos de trabajo pesado como de precisión.

El ángulo de la rosca, normalmente estandarizado en 29 grados para perfiles Acme o 30 grados para roscas trapezoidales métricas, permite un contacto estable entre el tornillo y la tuerca de acoplamiento. Esta geometría reduce la tensión radial al tiempo que mantiene suficiente superficie de contacto para distribuir las cargas de manera uniforme. Como resultado, los tornillos trapezoidales Acme se seleccionan comúnmente cuando se requiere control de juego, eficiencia moderada y características mecánicas de autobloqueo.

Desde una perspectiva de ingeniería, el movimiento lineal se logra cuando el par aplicado al eje del tornillo fuerza a la tuerca a desplazarse a lo largo del hilo. El paso y el avance determinan directamente la velocidad de desplazamiento, la resolución y el comportamiento de la carga. Estos parámetros se seleccionan cuidadosamente en función de los requisitos del sistema, como la longitud de la carrera, el ciclo de trabajo y la exposición ambiental.

2. ¿Cómo se especifican y diseñan los tornillos trapezoidales Acme?

Una especificación precisa es esencial para garantizar que un tornillo trapezoidal Acme funcione de manera confiable durante toda su vida útil. Los parámetros se definen según estándares internacionales como ANSI B1.5 o DIN 103, según los requisitos regionales y de aplicación. La siguiente tabla describe los parámetros técnicos a los que suelen hacer referencia los ingenieros durante la selección y el diseño.

Las consideraciones de ingeniería también incluyen el acabado superficial, el tratamiento térmico y la compatibilidad de la lubricación. Los tornillos rectificados se seleccionan para una mayor precisión de posicionamiento, mientras que los tornillos laminados se prefieren por su rentabilidad y mayor resistencia a la fatiga. El proceso de selección integra cálculos mecánicos, limitaciones ambientales y planificación de mantenimiento a largo plazo.

3. ¿Cómo funcionan los tornillos trapezoidales Acme en aplicaciones prácticas?

En entornos industriales, los tornillos trapezoidales Acme se utilizan en máquinas herramienta, sistemas de elevación, actuadores de válvulas, equipos de embalaje y líneas de montaje automatizadas. Su comportamiento de autobloqueo inherente los hace adecuados para sostener cargas verticales sin mecanismos de frenado adicionales. Esta característica simplifica el diseño del sistema al tiempo que mejora la seguridad operativa.

Las siguientes preguntas frecuentes abordan inquietudes técnicas comunes encontradas durante la especificación y la operación.

P: ¿Cómo varía la capacidad de carga según el diámetro del tornillo?
R: La capacidad de carga aumenta de forma no lineal con el diámetro del tornillo debido a una mayor área de sección transversal y una mejor resistencia al pandeo. Los ingenieros deben evaluar tanto los límites de tensión axial como la longitud de pandeo crítica para garantizar una operación segura bajo cargas de compresión.

P: ¿Cómo se gestiona el juego en los sistemas de tornillos trapezoidales Acme?
R: El juego se reduce comúnmente mediante el uso de tuercas partidas, tuercas antijuego o conjuntos de tuercas dobles precargadas. El emparejamiento de materiales y las tolerancias de fabricación controladas contribuyen aún más a una precisión de posicionamiento estable.

P: ¿Cómo influye la lubricación en la vida útil?
R: La lubricación adecuada minimiza el desgaste por fricción entre la interfaz del tornillo y la tuerca, reduce la temperatura de funcionamiento y extiende los intervalos de servicio. La selección del lubricante depende de la velocidad, la carga y la exposición ambiental, como el polvo o la humedad.

La consistencia del rendimiento también se ve influenciada por la precisión de la alineación y la rigidez del montaje. La desalineación introduce un contacto desigual entre las roscas, lo que acelera el desgaste localizado y reduce la suavidad del movimiento. Como tal, la integración a nivel de sistema es tan crítica como la especificación a nivel de componente.

4. ¿Cómo evolucionarán los tornillos trapezoidales Acme en los futuros sistemas de movimiento?

A medida que los sistemas de automatización exigen mayor confiabilidad y menor mantenimiento, los tornillos trapezoidales Acme continúan evolucionando a través de avances en la ciencia de materiales y técnicas de fabricación de precisión. Las composiciones de aleaciones, los revestimientos de superficies y los materiales compuestos de tuercas mejorados están ampliando la vida útil operativa y reduciendo los coeficientes de fricción.

Las tecnologías de fabricación digital y rectificado CNC permiten tolerancias más estrictas y una geometría de rosca más consistente. Estos desarrollos respaldan la integración en sistemas mecánicos inteligentes y semiautomáticos donde el movimiento lineal predecible sigue siendo esencial. Si bien las tecnologías alternativas, como los husillos de bolas, dominan las aplicaciones de alta velocidad, los husillos trapezoidales siguen siendo relevantes cuando se prioriza la robustez, el control de costes y el rendimiento de autobloqueo.

En este contexto, los fabricantes con profunda experiencia en ingeniería y capacidades de producción vertical desempeñan un papel cada vez más importante a la hora de respaldar especificaciones personalizadas y cadenas de suministro estables.

Maitu de Suzhoucontinúa enfocándose en soluciones de tornillos trapezoidales Acme de ingeniería de precisión que se alinean con los estándares industriales y los requisitos de aplicación en evolución. A través de la optimización de materiales, el control de procesos y el diseño basado en aplicaciones, la marca respalda sistemas de movimiento que exigen confiabilidad y valor a largo plazo.

Para consultas técnicas detalladas, especificaciones personalizadas o recomendaciones de aplicaciones específicas, se anima a las partes interesadas acontáctanospara discutir los requisitos del proyecto y los objetivos de ingeniería.
