¿Qué tuerca de tornillo trapezoidal debería elegir para un movimiento lineal suave y confiable?

Abstracto

A Tuerca de tornillo trapezoidalparece simple, hasta que su máquina comienza a traquetear, a salirse de su posición o a desgastarse mucho antes de lo esperado. Si alguna vez ha tenido que lidiar con reacciones que arruinan la repetibilidad, chirridos/ruidos bajo carga, movimientos pegajosos, relubricación frecuente o daños en las roscas debido al polvo y la suciedad, La causa principal suele ser la elección de la tuerca (material, ajuste, geometría y forma de instalación), no solo el tornillo.

Esta guía desglosa los puntos de decisión del mundo real (carga, velocidad, precisión, entorno, estilo de montaje y expectativas de mantenimiento) para que pueda seleccionar una tuerca que funciona de la manera que su aplicación necesita. También encontrará una práctica tabla comparativa, consejos de instalación que evitan fallos prematuros, y unas breves preguntas frecuentes para ayudarle a redactar una especificación clara y lista para comprar.

Describir

Modos de falla comunes y los puntos débiles que crean
Cómo se comporta una tuerca trapezoidal en comparación con otras opciones de movimiento
Una lista de verificación de selección que puede utilizar antes de realizar un pedido
Opciones de materiales y diseño (incluidas opciones antirretroceso y sin aceite)
Factores de forma de tuerca y restricciones de montaje
Hábitos de instalación y mantenimiento que prolongan la vida útil
Cuando las tuercas personalizadas tienen más sentido que las piezas estándar "lo suficientemente parecidas"
Preguntas frecuentes y una plantilla de especificaciones rápidas

Tabla de contenido

Donde suelen fallar las tuercas trapezoidales en máquinas reales
Qué hace realmente una tuerca trapezoidal en un sistema de movimiento
Una lista de verificación práctica para la selección
Comparación de opciones de materiales y diseño.
Formas de tuercas y estilos de montaje.
Contragolpe, precisión y repetibilidad
Consejos de instalación que previenen el desgaste prematuro
Hábitos de mantenimiento y extensión de la vida.
Cuando las tuercas estándar no funcionan y la personalización vale la pena
Preguntas frecuentes

Donde suelen fallar las tuercas trapezoidales en máquinas reales

La mayoría de los compradores no empiezan a buscar unTuerca de tornillo trapezoidalporque están aburridos. Empiezan porque les duele algo: la tasa de desperdicio aumenta, el tiempo de mantenimiento se dispara o el movimiento "se siente mal". Estos son los puntos débiles más comunes y lo que hay detrás de ellos.

Contragolpe que arruina el posicionamiento:La holgura entre tuerca y tornillo es demasiado grande para sus necesidades de precisión o el diseño carece de precarga. Esto se manifiesta como vacilación al invertir la dirección, referencia inconsistente o deriva en ciclos repetidos.
Ruido, vibración y “charla”:A menudo causado por desalineación, carga lateral, rigidez de montaje deficiente o un emparejamiento de materiales que amplifica la fricción. A veces se culpa al tornillo, pero el ajuste y la instalación de la tuerca suelen ser los verdaderos culpables.
Desgaste rápido o daño en la rosca:Polvo abrasivo, lubricación insuficiente, material inadecuado para la carga o un ciclo de trabajo que genera calor. Si su tuerca se desgasta como una goma de borrar, es posible que esté haciendo la función de cojinete o guía (y no debería ser así).
Movimiento pegado o desigual:Contaminación, irritación (problemas de metal contra metal), deformación bajo carga o efectos de expansión térmica. Lo que parece un “mecanizado deficiente” puede ser simplemente una falta de coincidencia entre el material de la tuerca y el entorno operativo.
Demasiado mantenimiento:Si su aplicación no puede tolerar una relubricación frecuente, querrá diseños sin aceite/autolubricantes o Polímeros diseñados que reducen la fricción y atraen menos residuos.

La conclusión clave: seleccionar una tuerca no se trata tanto de “encontrar una tuerca que se ajuste a la rosca” sino más bien de hacer coincidir el comportamiento de rendimiento con el de su sistema. realidades: ruta de carga, guías, montaje, calor y contaminación.

Qué hace realmente una tuerca trapezoidal en un sistema de movimiento

A Tuerca de tornillo trapezoidales la interfaz de trabajo que convierte la rotación del tornillo en un recorrido lineal (o viceversa). En la práctica, también se convierte en una interfaz de fricción, un componente de desgaste y, si su diseño no cuenta con el soporte adecuado, una “víctima” de las cargas laterales.

Los sistemas de rosca trapezoidal se utilizan ampliamente porque son robustos, rentables y tolerantes a muchas condiciones industriales. En comparación con los conjuntos de husillos de bolas de recirculación, los sistemas trapezoidales suelen ofrecer una mayor fricción inherente (lo que puede ser útil para comportamiento de autobloqueo en algunas cargas verticales) pero menor eficiencia mecánica a altas velocidades. Eso no es “bueno” ni “malo”, es una compensación de diseño.

Si su máquina necesita velocidad moderada, capacidad de carga sólida y facilidad de mantenimiento sencilla, una solución de tuerca trapezoidal suele ser una excelente opción. elección de ingeniería, especialmente cuando elige el material correcto, incluye una estrategia de reacción cuando sea necesario y lo instala correctamente.

Una lista de verificación práctica para la selección

Antes de solicitar una cotización o realizar un pedido, utilice esta lista de verificación. Previene el desajuste más común (y costoso): comprar una tuerca que "encaja" pero funciona mal.

Tipo de carga:¿Solo axial o su sistema aplica accidentalmente una carga lateral? (La carga lateral debe ser manejada por guías/cojinetes).
Ciclo de trabajo y velocidad:¿Ajustes ocasionales, ciclismo continuo o viajes a alta velocidad que generan calor?
Necesidades de precisión:¿Es aceptable el juego estándar o necesita una solución antirretroceso para un comportamiento de inversión consistente?
Ambiente:¿Polvo, astillas, humedad, lavado, requisitos de higiene similares a los de una sala limpia, productos químicos o cambios de temperatura?
Política de lubricación:¿Puede engrasarse con regularidad o necesita un enfoque sin aceite y de bajo mantenimiento?
Restricciones de montaje:¿Montaje en brida, montaje en bloque, envoltura compacta o un cuerpo ancho para resistir la rotación?
Ruido y sensación:¿Quiere una experiencia de movimiento “silenciosa y suave” (a menudo una opción de polímero o compuesto optimizado)?
Estrategia de servicio:¿Quiere que la tuerca sea la pieza de desgaste reemplazable (común) o una construcción de mayor duración con materiales de primera calidad?

Si puede responder esas preguntas con claridad, su proveedor puede recomendarle el ajuste de rosca, la geometría de la tuerca y la combinación de materiales correctos con muchas menos iteraciones.

Comparación de opciones de materiales y diseño.

Los diferentes materiales de nueces se comportan de manera diferente bajo fricción, calor y contaminación. La mejor elección depende de sus condiciones reales de funcionamiento, no sólo “cuanto más fuerte, mejor”. Utilice la siguiente tabla como mapa de decisión rápida.

Opción	Fortalezas	Lo mejor para	Vigilancias
Latón / Bronce	Rendimiento estable, buen comportamiento frente al desgaste, mecanizado predecible y ampliamente utilizado	Movimiento industrial general, cargas moderadas, casos de uso probados a largo plazo	Necesita lubricación en la mayoría de las aplicaciones; los residuos pueden acelerar el desgaste
Acero (carbono / inoxidable)	Alta resistencia, fuerte enganche de rosca, opciones de corrosión con acero inoxidable.	Cargas más elevadas, entornos mecánicos hostiles, necesidades estructurales especiales	La fricción metal contra metal puede ser ruidosa; Requiere lubricación y alineación cuidadosas.
Nailon (p. ej., materiales PA)	Bajo nivel de ruido, peso más ligero, sensación más suave, bueno para muchas tareas de carga moderada	Módulos de automatización, requisitos de movimiento más silenciosos, proyectos sensibles a los costos	La temperatura y la humedad pueden afectar las dimensiones; no es ideal para altas temperaturas
POM (acetal)	Baja fricción, buena estabilidad dimensional, funcionamiento limpio.	Sistemas de servicio liviano a mediano, aplicaciones que necesitan un movimiento suave con menos lubricación	Los límites de carga dependen del diseño; evitar la acumulación excesiva de calor
PEEK (polímero de alto rendimiento)	Excelente rendimiento en condiciones exigentes, potencial fuerte, estable y de larga duración	Automatización de mayor rendimiento, entornos especializados, largos intervalos de servicio	Mayor costo de material; El diseño del sistema debe justificar la actualización.

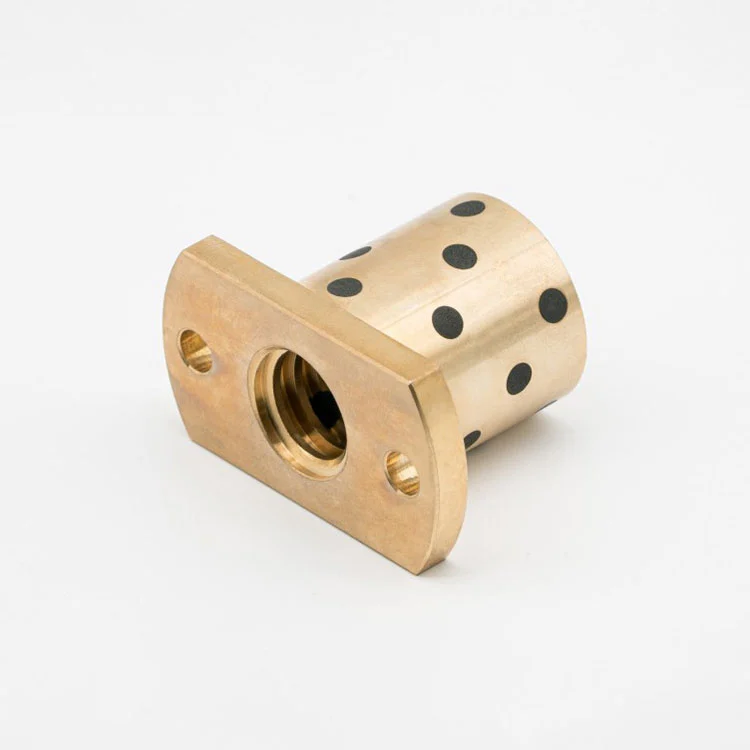

Compuesto libre de aceite/autolubricante	Mantenimiento reducido, comportamiento mejorado cuando la lubricación no es práctica	Zonas polvorientas/sucias, lugares donde la grasa atrae contaminantes, equipos de acceso limitado	Todavía necesita una alineación correcta; "libre de aceite" no significa "ignorar la inspección"

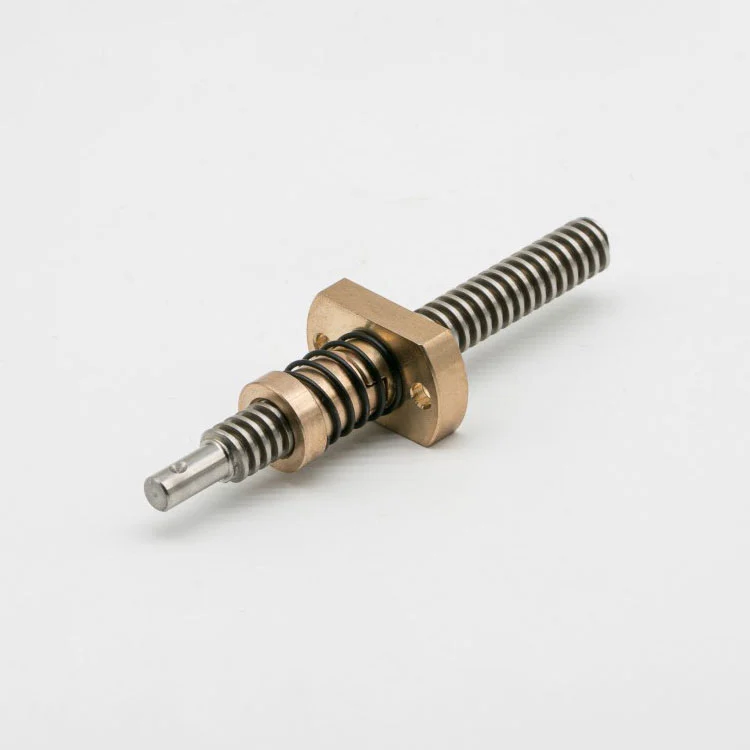

Diseño anti-retroceso	Mejora la repetibilidad de la inversión y reduce el juego sin un ajuste demasiado apretado.	Equipos semiconductores, médicos, de medición y de posicionamiento de precisión.	La precarga puede aumentar ligeramente la fricción; elija según la velocidad y el par motor

Consejo práctico: cuando el entorno está sucio, “más grasa” a veces puede empeorar las cosas al atrapar partículas abrasivas. En esos casos, los diseños autolubricantes u opciones basadas en polímeros pueden ser un camino más inteligente hacia una vida útil más larga y un movimiento más consistente.

Formas de tuercas y estilos de montaje.

Incluso con el material perfecto, una geometría incorrecta puede provocar dolores de cabeza durante la instalación o provocar rotación, holgura o falta de rigidez. Los factores de forma de tuerca comunes existen por una razón: cada uno resuelve un problema creciente.

Tipo recto (cilíndrico):Integración sencilla cuando su carcasa ya admite funciones de alineación y antirotación.
Tipo de brida:fácil posicionamiento axial y atornillado; Útil cuando necesita un reemplazo rápido y un ensamblaje consistente.
Tipo de bloque:Montaje estable, control antirotación más sencillo y compatible con marcos de máquinas personalizados.
Tipo ancho:área de contacto adicional y rigidez para ciertas carcasas; puede ayudar a reducir la torsión no deseada.
Tipo económico compacto:Construcciones que ahorran espacio donde la envolvente importa y las cargas son moderadas.

Si su tuerca puede girar libremente, su eje no se trasladará correctamente. Asegúrese siempre de que el diseño de montaje evite la rotación de la tuerca mientras mantiene el tornillo alineado. con sus guías lineales.

Contragolpe, precisión y repetibilidad

El contragolpe es el “movimiento perdido” que se siente al invertir la dirección: el motor gira, pero el escenario no se mueve inmediatamente. En muchos sistemas, la reacción es aceptable. En otros (recoger y colocar, metrología, equipos de dosificación, microposicionamiento) es un factor decisivo.

A continuación se presentan formas prácticas de gestionar la reacción violenta sin crear nuevos problemas:

Utilice un diseño de tuerca antirretroceso:un arreglo dividido/precargado puede reducir el juego y mantener el movimiento suave. Esta suele ser la opción más limpia para sistemas de precisión.
Haga coincidir la tuerca con el tornillo:El perfil de rosca, el paso/paso y la clase de ajuste deben ser consistentes. "Casi compatible" se vuelve ruidoso y se desgasta rápidamente.
Controle la alineación y la carga lateral:Se culpa a la reacción negativa por problemas que en realidad son causados por la unión por desalineación.
Verifique el margen de torsión:La reducción del juego normalmente aumenta ligeramente la fricción. Confirme que su motor/transmisión pueda soportarlo sin sobrecalentarse.

Si su objetivo es la repetibilidad, el sistema es tan bueno como su eslabón más débil: ajuste de tuerca, rectitud de tornillo, calidad del riel guía, el soporte del rodamiento y la alineación del conjunto interactúan. Trate la tuerca como un componente del sistema, no como un bien independiente.

Consejos de instalación que previenen el desgaste prematuro

Muchas fallas prematuras están "instaladas en la existencia". Una alta calidadTuerca de tornillo trapezoidalpuede desgastarse rápidamente si se fuerza para combatir desalineaciones o cargas laterales. Estos hábitos son aburridos, pero te ahorran meses.

Deje que las guías manejen cargas laterales:Utilice rieles/casquillos lineales para que el par tornillo-tuerca reciba principalmente carga axial.
Mantenga rígido el soporte del tornillo:Los cojinetes finales adecuados reducen los latigazos y las vibraciones, especialmente en carreras más largas.
Alinear antes de apretar:Ensamble ligeramente, realice todo el recorrido con la mano/a baja velocidad, luego apriete los sujetadores gradualmente.
Proteger de los escombros:Los fuelles, cubiertas y limpiadores reducen drásticamente el desgaste abrasivo en entornos polvorientos o que producen virutas.
No apriete demasiado las funciones antirrotación:sujetar una carcasa de tuerca de manera desigual puede distorsionarla y crear ataduras.

Si siente puntos estrechos durante el viaje, deténgase y diagnostique la alineación; no “avance”. El avance es la forma en que se dañan los hilos, los motores se sobrecalientan y las tuercas se convierten en la pieza sacrificada por un problema en otra parte del eje.

Hábitos de mantenimiento y extensión de la vida.

Los sistemas trapezoidales pueden ser duraderos cuando se trata la fricción como una variable controlada en lugar de una ocurrencia tardía.

Establezca una rutina de lubricación realista:Elija el tipo de lubricante según la temperatura y la contaminación, y mantenga intervalos constantes.
Limpiar antes de volver a lubricar:Agregar grasa a la arena crea una pasta para moler.
Inspeccione para detectar síntomas tempranos:El aumento del par, el aumento del ruido o la acumulación visible de polvo son advertencias tempranas.
Recuento de ciclos de seguimiento:Si la tuerca es un componente de desgaste diseñado, el reemplazo planificado evita sorpresas durante el tiempo de inactividad.
Utilice opciones sin aceite/autolubricantes cuando corresponda:especialmente cuando el acceso es limitado o la limpieza es importante.

Un simple registro de mantenimiento (fecha, notas ambientales, observaciones de torque/ruido) a menudo le dice más que una pieza defectuosa.

Cuando las tuercas estándar no funcionan y la personalización vale la pena

Las piezas estándar del catálogo son excelentes, hasta que el espacio de montaje sea extraño, el entorno estricto o los requisitos de precisión implacables. La personalización suele justificarse cuando se cumple una de las siguientes condiciones:

Necesita una forma de tuerca específica para adaptarse a una carcasa existente (bloque, brida, cuerpo ancho, envolvente compacta).
Está equilibrando la precisión con la suavidad y desea un enfoque antirretroceso personalizado.
Tiene limitaciones ambientales (higiene, baja tolerancia a la contaminación, acceso limitado a la lubricación).
Quiere un perfil de rendimiento de polímero específico (baja fricción, bajo ruido, estabilidad o intervalos de servicio más largos).
Necesita un enganche de rosca confiable con un tornillo objetivo y desea una coincidencia controlada en lugar de conjeturas.

Suzhou Maitu varilla roscada Manufacturing Co., Ltd.se centra en hacer coincidir las tuercas trapezoidales con las demandas de aplicaciones reales, incluidos múltiples tipos de tuercas, Opciones de polímeros de ingeniería, soluciones sin aceite y configuraciones antirretroceso, para que la tuerca funcione con su tornillo, su carcasa y su entorno. en lugar de luchar contra ellos.

Si está preparando una especificación de compra, aquí tiene una estructura simple que puede enviar a un proveedor para acelerar la selección:

Designación del hilo:tamaño trapezoidal + avance/paso + mano (derecha/izquierda) + cualquier nota de perfil especial
Estilo de tuerca:recto / brida / bloque / ancho / compacto + dimensiones clave + método antirrotación
Material:tipo latón/bronce/acero/polímero + notas medioambientales (polvo, lavado, temperatura)
Objetivos de desempeño:expectativa de reacción, preferencia de ruido, política de lubricación, ciclo de trabajo

Preguntas frecuentes

P:¿Puedo reemplazar una tuerca desgastada sin cambiar el tornillo?
A:Muchas veces sí, pero depende del desgaste de los tornillos. Si las roscas de los tornillos están visiblemente desgastadas o el par del eje ha aumentado significativamente, Es posible que una tuerca nueva no restablezca el rendimiento. Para un posicionamiento crítico, evalúe ambos componentes juntos.

P:¿Una tuerca sin aceite realmente no requiere mantenimiento?
A:Los diseños sin aceite reducen los requisitos de lubricación y ayudan en lugares donde la grasa no es práctica, pero aún requieren inspección. La alineación, la contaminación y la carga lateral pueden acortar la vida útil independientemente de la estrategia de lubricación.

P:¿Qué material es mejor para un movimiento silencioso?
A:Muchas opciones de polímeros (como materiales a base de nailon o acetal) pueden reducir el ruido y brindar una sensación más suave. Para condiciones más exigentes, los polímeros de mayor rendimiento pueden ofrecer una mejor estabilidad y una vida más larga.

P:¿Siempre necesito una tuerca antirretroceso para mayor precisión?
A:No siempre. Si su aplicación rara vez invierte la dirección o su sistema de control compensa el juego, el espacio libre estándar puede ser adecuado. Si la repetibilidad de la inversión es importante, los diseños antirretroceso suelen ser la solución más directa.

P:¿Por qué mi tuerca se desgasta rápidamente aunque la carga esté “dentro de las especificaciones”?
A:Las causas más comunes son la desalineación, la carga lateral (las guías no hacen su trabajo), la contaminación y la acumulación de calor debido al ciclo de trabajo. Arreglar el diseño o la instalación del eje a menudo prolonga la vida útil más que cambiar a una tuerca "más fuerte".

P:¿Qué información debo enviar para obtener la recomendación correcta rápidamente?
A:Incluya tamaño/paso de rosca, longitud de carrera, dirección y magnitud de la carga, velocidad/ciclo de trabajo, entorno (polvo/agua/químicos), estilo de montaje y si se requiere control de holgura. Las fotos del espacio de montaje también ayudan.

Conclusión

El derechoTuerca de tornillo trapezoidalno es sólo una pieza roscada, es una decisión de rendimiento que afecta el ruido, la precisión, la vida útil, y carga de trabajo de mantenimiento. Cuando combina el material, la geometría de la tuerca, la estrategia de juego y la práctica de instalación con sus condiciones operativas reales, Los sistemas trapezoidales pueden ser notablemente confiables y rentables.

Si necesita ayuda para seleccionar una opción estándar o adaptar una tuerca a su alojamiento, carga y entorno, comuníquese conSuzhou Maitu varilla roscada Manufacturing Co., Ltd.con sus parámetros básicos y notas de aplicación, luegocontáctanospara convertir sus problemas de ejes en una solución de movimiento estable y repetible.
