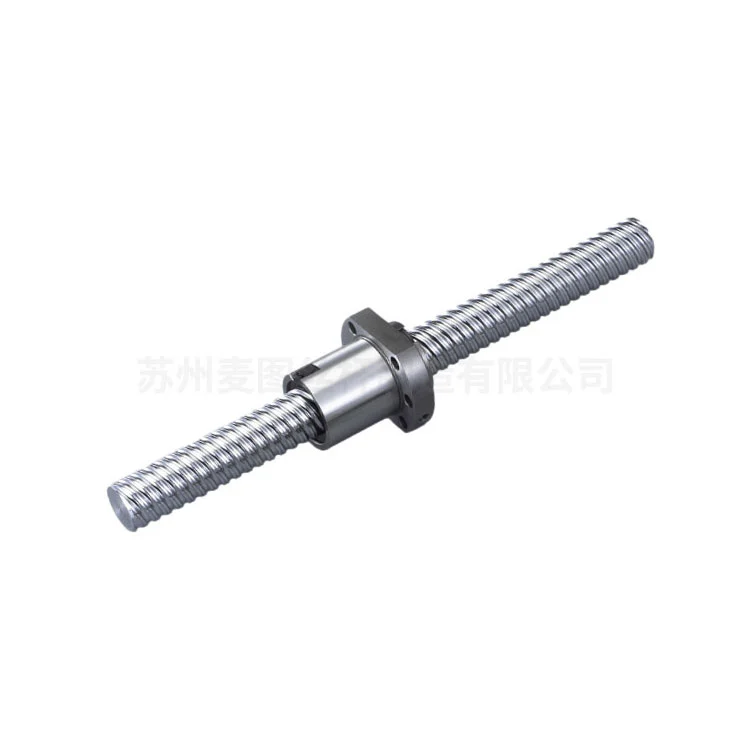

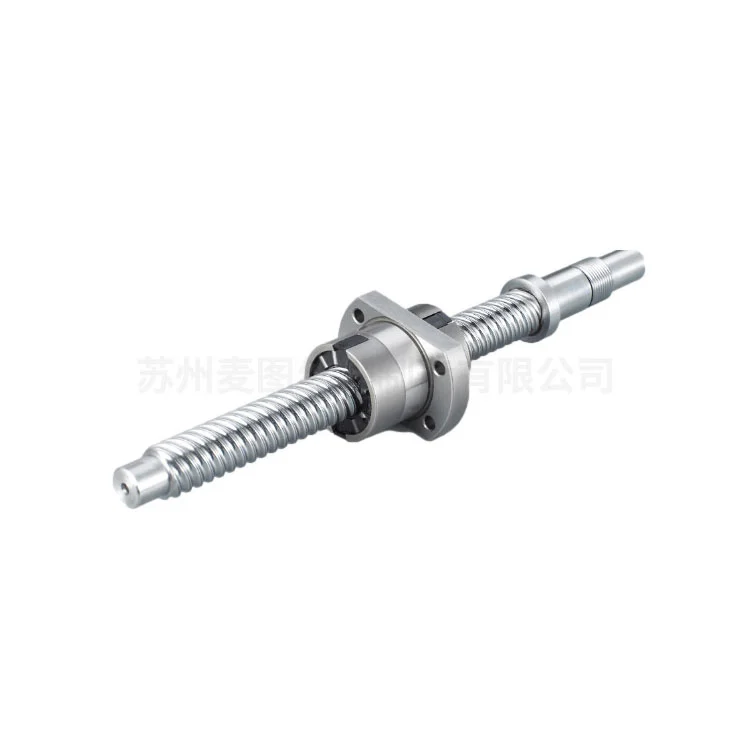

Husillo de bolas enrollado con tuerca estándar
Maitu es un fabricante profesional de husillos de bolas enrollados con tuerca estándar. Mantenemos un inventario suficiente que cubre tuercas y husillos de bolas estándar en diversas formas, pasos y grados de precisión. Estamos comprometidos a producir productos de husillos de bolas de alta calidad y hemos creado nuestra propia cadena de suministro completa. ¡Bienvenido a contactarnos!
Este husillo de bolas enrollado con tuerca estándar de Maitu es un componente mecánico de precisión diseñado para convertir el movimiento rotacional en movimiento lineal con eficiencia y precisión excepcionales. Según lo definido por los principios de ingeniería, los husillos de bolas funcionan mediante un mecanismo de contacto rodante. Los rodamientos de bolas de recirculación pueden minimizar la fricción entre el eje del tornillo y la tuerca. En comparación con los husillos trapezoidales, este diseño ofrece una eficiencia mecánica mucho mayor (normalmente alcanza más del 90%).
Características técnicas
1. Las roscas de los tornillos se forman mediante un proceso de laminado en frío de precisión, y este proceso mejora la dureza de la superficie y la continuidad de la estructura del grano mientras mantiene la rentabilidad para la producción de volumen medio a alto.
2. Diseñado con un diseño de tuerca compacto que incorpora canales de retorno de bolas y deflectores, podemos garantizar una recirculación suave de las bolas del rodamiento bajo diferentes cargas y velocidades.
3. Los mecanismos de precarga opcionales (p. ej., doble tuerca o cable desplazado) eliminan el juego axial. Y también permiten una repetibilidad posicional precisa.
Ventajas de rendimiento
El proceso de laminación en frío induce tensiones residuales de compresión en la superficie del tornillo, mejorando significativamente:
Vida por fatiga: durabilidad mejorada bajo cargas dinámicas, con cálculos de vida nominal siguiendo el estándar de vida L10.
Rigidez: Rigidez optimizada para aplicaciones que requieren alta capacidad de respuesta y mínima deformación.
Funcionamiento suave: el acabado superficial superior (normalmente Ra ≤ 0,4 μm) reduce la vibración y el ruido.
Especificaciones de materiales
| Eje del tornillo: | Acero al cromo con alto contenido de carbono (SCM435/SNCM220) endurecido hasta HRC 58-62. |
| Alojamiento de tuerca: | Acero aleado con revestimiento de óxido negro o zinc-níquel para resistencia a la corrosión. |
| Bolas: | Acero al cromo grado 100 (GCr15) con alternativas cerámicas opcionales para aplicaciones de alta velocidad. |
Industrias de aplicación
Máquinas herramienta CNC y robótica industrial
Sistemas de actuación aeroespacial
Equipos de imágenes médicas y diagnóstico automatizado.
Manipulación y litografía de obleas semiconductoras.
Líneas de montaje de baterías de vehículos eléctricos
Nuestro husillo de bolas enrollado con tuerca estándar Maitu ha pasado pruebas rigurosas de precisión posicional. Es por eso que podemos garantizar el cumplimiento de los grados de precisión industrial (C3-C7). Al combinar la economía de roscas laminadas con el rendimiento de los husillos de bolas, este producto ofrece una solución óptima para las industrias de automatización donde la precisión, la longevidad y el costo total de propiedad son importantes.
Parámetros de producción
| Tipo | Grado de precisión | Dirección | Comenzar | Código | Tipo de tuerca | Longitud limitada | ||
| d | Dirigir | cuentas da | Derecha/Izquierda | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | yo, tu | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V, NU | ||
¿Por qué elegirnos?
Durabilidad de grado industrial (HRC 58-62):
Nuestros husillos de bolas laminadas con tuerca estándar están fabricados con acero al cromo con alto contenido de carbono SCM435/SNCM220, endurecido completamente para lograr una dureza superficial de HRC 58-62. Esto garantiza una resistencia al desgaste excepcional y mantiene grados de precisión C3-C7 durante una vida útil prolongada, incluso en entornos de ciclo de trabajo alto como el mecanizado CNC o líneas de baterías para vehículos eléctricos.
Relación costo-rendimiento optimizada:
Al utilizar un proceso avanzado de laminado en frío, ofrecemos una alternativa rentable a los tornillos rectificados sin comprometer la eficiencia mecánica. Con una eficiencia mecánica ≥ 90 % y acabados superficiales de Ra ≤ 0,4 μm, nuestros husillos de bolas laminados ofrecen el movimiento suave necesario para aplicaciones médicas y de semiconductores a una fracción del costo del rectificado.
Experiencia en personalización y fabricación escalable:
Con 10 líneas de producción especializadas y un historial de desarrollo de más de 16 000 tipos de tornillos, Maitu sobresale tanto en tiradas estandarizadas de gran volumen como en personalizaciones complejas de OEM. Nuestro sistema de seguimiento ERP de desarrollo propio garantiza que cada solicitud personalizada de paso, diámetro o mecanizado de extremos se ejecute con una precisión de cero defectos.
Cumplimiento de calidad verificado y alcance global:
Como fabricante certificado ISO 9001 con más de 12 años de experiencia en exportación, hemos atendido a más de 5000 clientes globales. Nuestras ubicaciones estratégicas en Suzhou y Dongguan nos permiten aprovechar una cadena de suministro madura, lo que garantiza que entregamos componentes de transmisión de alto rendimiento que cumplen con los estándares internacionales ISO 3408 y JIS B1192.
Referencia de tuerca de husillo de bolas
Para más detalles y otros tipos de tuercas, contáctenos.
Preguntas frecuentes: preocupaciones técnicas clave
1. ¿Cómo afecta el proceso de laminado en frío a la vida útil de los husillos de bolas Maitu?
Nuestro proceso de laminado en frío de precisión hace más que simplemente formar hilos; induce tensiones residuales de compresión en la superficie del tornillo y mantiene la continuidad de la estructura del grano. Esto mejora significativamente la resistencia a la fatiga en comparación con las roscas cortadas, lo que permite que nuestros productos cumplan o superen los estándares de vida útil L10 bajo carga dinámica, lo que se traduce en menos reemplazos y un menor TCO (costo total de propiedad) para el usuario final.
2. ¿Puede Maitu proporcionar tratamientos de superficie especializados para ambientes corrosivos o de sala limpia?
Absolutamente. Ofrecemos varios recubrimientos para carcasas de tuercas, incluido óxido negro y revestimiento de zinc-níquel, para mejorar la resistencia a la corrosión. Para entornos sensibles o de alta velocidad (como la manipulación de semiconductores), también ofrecemos rodamientos de bolas cerámicos opcionales para reducir la expansión térmica y eliminar la necesidad de lubricación tradicional que podría causar contaminación.
3. ¿Qué grados de precisión están garantizados para su serie de tuercas laminadas estándar?
Nuestros husillos de bolas laminadas con tuerca estándar suelen alcanzar los grados C7 y C5, con la capacidad de alcanzar C3 para aplicaciones específicas de alta precisión. Cada lote se somete a pruebas rigurosas de precisión posicional y juego axial. Si su aplicación requiere cero juego, podemos integrar mecanismos de precarga (como cables desplazados) para garantizar la máxima rigidez.
4. ¿Cómo maneja Maitu la validación técnica para dibujos OEM personalizados?
Cada proyecto personalizado comienza con una auditoría técnica realizada por nuestro equipo de ingeniería de 10 miembros. Revisamos sus dibujos CAD para determinar la concentricidad, la compatibilidad del perfil de rosca y la idoneidad del material (por ejemplo, PEEK o acero inoxidable para industrias específicas). Proporcionamos una confirmación formal y, a menudo, compartimos videos de producción durante la fase de fabricación para garantizar que el producto final se alinee perfectamente con sus especificaciones de diseño.
