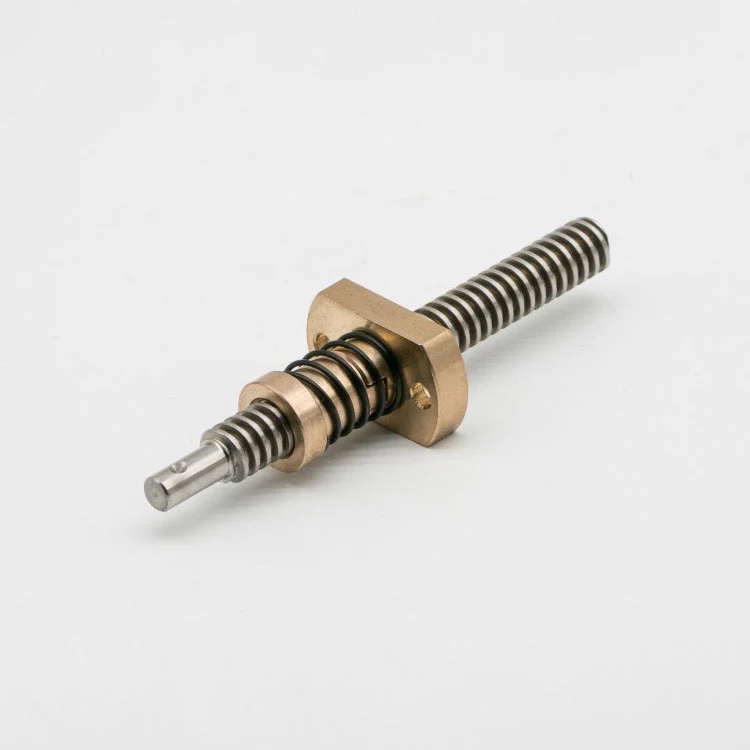

Tuerca antirretroceso con resorte para máquina CNC

Como fabricante profesional que se centra en tornillos y tuercas trapezoidales de precisión, Maitu ofrece tuercas antirretroceso con resorte de alto rendimiento para máquinas CNC, diseñadas específicamente para resolver el error de movimiento perdido causado por el juego en tuercas trapezoidales estándar durante los movimientos bidireccionales de la máquina CNC. De acuerdo con los modelos específicos de sus máquinas CNC, los requisitos de carga, la temperatura de trabajo y las demandas de precisión posicional, podemos personalizar parámetros clave como la especificación de la rosca (trapezoidal de 30 grados o ACME de 29 grados), estructura de la tuerca, tensión de precarga del resorte, diseño de brida y selección de materiales. Su innovador diseño con resorte ejerce continuamente una precarga constante, manteniendo un juego axial cero durante toda la vida útil y satisface las necesidades de transmisión de alta precisión de las máquinas herramienta CNC sin aumentar el par excesivo.

Especificaciones técnicas del producto

Nota: * indica especificaciones especiales, que pueden personalizarse según el modelo, los requisitos de carga y las demandas de precisión posicional de sus máquinas CNC.

Ventajas principales para aplicaciones de máquinas CNC

1. Eliminación del juego dinámico accionado por resorte: Adopta un mecanismo avanzado de compensación accionado por resorte, que ejerce continuamente una precarga consistente para eliminar el juego axial (0,1 mm-0,3 mm inherente a las tuercas estándar), asegurando un juego cero durante toda la vida útil y evitando eficazmente errores de movimiento perdido en los movimientos de alimentación bidireccionales de la máquina CNC, mejorando la precisión del mecanizado.

2. Equilibrio de par calibrado por expertos: Después de más de 12 años de optimización de I+D, la precarga se ajusta con precisión para equilibrar la eliminación de la holgura y un par motor bajo, lo que garantiza una alta capacidad de respuesta de los mecanismos de alimentación de la máquina CNC sin un aumento excesivo del par ni un desgaste acelerado, evitando la necesidad de motores sobredimensionados.

3. Resistencia al desgaste específica de CNC: Fabricada con aleaciones de bronce resistentes al desgaste o plásticos de ingeniería autolubricantes (PEEK/POM), combinadas con roscas laminadas con precisión, la dureza de la superficie alcanza HRC 50-55, lo que reduce la tasa de desgaste en un 50 % en comparación con las tuercas antirretroceso comunes, adaptándose al funcionamiento de alta frecuencia a largo plazo de las máquinas CNC.

4. Alta adaptabilidad a las condiciones de trabajo del CNC: puede funcionar de manera estable en el rango de temperatura de -20 ℃ a 280 ℃, resistiendo el impacto del fluido de corte y virutas de metal en entornos de mecanizado CNC, asegurando una transmisión estable y precisión de posicionamiento incluso en condiciones de trabajo duras.

Parámetros clave de rendimiento

1. Opciones de materiales: Disponible en aleación de bronce de alta calidad (alta capacidad de carga, excelente disipación de calor) y plásticos de ingeniería autolubricantes (PEEK/POM, livianos, resistentes a la corrosión), que se adaptan a diferentes entornos de mecanizado CNC y requisitos de carga.

2. Precisión posicional: la precisión de la rosca alcanza el nivel ISO 4, el error de paso es inferior a ±0,003 mm, el juego se controla dentro de 0,01 mm, lo que satisface las necesidades de posicionamiento de alta precisión de las máquinas de fresado, torneado y grabado CNC.

3. Resistencia al desgaste y estabilidad: Después de un tratamiento especial de fortalecimiento de la superficie, la tuerca antirretroceso con resorte para máquina CNC tiene una excelente resistencia al desgaste y estabilidad estructural, y puede mantener un rendimiento estable bajo operación de alta frecuencia a largo plazo de máquinas CNC sin deformación ni fallas.

4. Ajustabilidad de la precarga: Equipado con un sistema de precarga ajustable, la tensión de la precarga se puede ajustar de acuerdo con los requisitos específicos de carga y precisión de las máquinas CNC, lo que garantiza un rendimiento óptimo en diferentes escenarios de aplicación.

Nuestras ventajas en la fabricación de componentes de precisión CNC

1. Fortaleza de I+D específica de CNC: nuestro equipo de I+D cuenta con 10 ingenieros técnicos con más de 10 años de experiencia en componentes de transmisión de precisión, enfocándose en resolver los problemas de precisión y juego de tuercas en aplicaciones de máquinas CNC y dominando tecnologías centrales como la calibración de precarga con resorte.

2. Estricto control de producción: Equipado con 10 líneas de producción profesionales, que incluyen máquinas laminadoras de roscas avanzadas y tornos CNC de alta precisión, y un taller de pruebas de precisión dedicado. Cada tuerca anticontragolpe con resorte para máquina CNC se somete a una prueba de consistencia de torque y detección de contragolpe antes de salir de fábrica para garantizar la calificación del producto.

3. Amplia experiencia de personalización: Hemos producido más de 16.000 tipos de componentes de transmisión de precisión y tenemos una amplia experiencia de personalización para tuercas específicas de máquinas CNC, que se pueden personalizar según los modelos de máquinas CNC, tipos de roscas (trapezoidal de 30 grados/ACME de 29 grados) y requisitos de precisión.

4. Certificación de calificación profesional: Hemos aprobado la certificación del sistema de gestión de calidad ISO 9001, contamos con una cartera de patentes y nuestros productos han sido reconocidos por más de 5000 clientes nacionales y extranjeros, incluidos muchos fabricantes de máquinas CNC.

Personalización y servicio integrales

1. Consulta de demanda profesional: nuestro equipo técnico brinda consultas personalizadas sobre adaptación de máquinas CNC, comprende en profundidad el modelo, la carga, la precisión posicional y el entorno de trabajo de sus máquinas CNC y brinda soluciones de productos específicas.

2. Soporte del proceso de personalización: Para la personalización específica de la máquina CNC, proporcionamos diseño de dibujos 2D/3D, producción de prueba de muestras, pruebas de precisión y otros servicios integrales, asegurando que el producto coincida completamente con los mecanismos de posicionamiento y alimentación de su máquina CNC.

3. Embalaje y transporte profesionales: los productos se embalan en embalajes a prueba de humedad, polvo y anticolisión, evitando daños y contaminación durante el transporte, asegurando que el rendimiento del producto no se vea afectado.

4. Garantía de entrega eficiente: Los modelos estándar adecuados para máquinas CNC comunes están en stock, con un tiempo de entrega de 3 a 7 días hábiles; Los productos personalizados se entregan dentro de 10 a 18 días hábiles, con logística profesional para garantizar la llegada oportuna.

5. Soporte técnico posventa: brinde un período de garantía de calidad de 24 meses y envíe técnicos profesionales para brindar orientación sobre instalación, depuración y mantenimiento en el sitio para pedidos al por mayor, resolviendo sus problemas de uso a tiempo.

Guía de uso y mantenimiento de máquinas CNC

1. Especificaciones de limpieza: Antes de la instalación, use alcohol de alta pureza y un paño limpio sin pelusa para limpiar la superficie de la tuerca antirretroceso con resorte para la máquina CNC y el mecanismo de resorte, no use agentes de limpieza comunes ni agua, para no afectar el rendimiento de la precarga y la precisión del enganche de la rosca.

2. Inspección y mantenimiento regulares: Se recomienda verificar la tensión de precarga, el estado de engrane de la rosca y el grado de desgaste cada 6 meses (de acuerdo con la frecuencia de uso de la máquina CNC). Si hay alguna anomalía, ajuste la precarga o reemplace el producto a tiempo para evitar afectar la precisión del mecanizado.

3. Requisitos de almacenamiento: Almacene en un ambiente limpio, seco y con baja humedad (temperatura 10-20 ℃, humedad ≤30%), evite el contacto con fluido de corte, virutas de metal y sustancias corrosivas, y evite que el mecanismo de resorte se oxide o falle.

4. Precauciones de instalación: instale en un ambiente limpio, use guantes libres de polvo durante la instalación, asegúrese de una alineación precisa con el tornillo de máquina CNC, evite la instalación forzada y evite daños al mecanismo de resorte y la estructura de la rosca.

Campos de aplicación típicos

1. Fresadoras CNC: Se utilizan en los mecanismos de avance y posicionamiento de fresadoras CNC verticales y horizontales, asegurando un movimiento de alta precisión del banco de trabajo y el husillo, mejorando la calidad de la superficie y la precisión dimensional de las piezas mecanizadas.

2. Tornos CNC: Aplicable al mecanismo de alimentación del soporte de herramientas de los tornos CNC, eliminando el juego en el movimiento bidireccional, asegurando una alimentación de herramientas estable y precisa y reduciendo los errores de mecanizado.

3. Máquinas de grabado CNC: Se utilizan en los mecanismos de transmisión de los ejes X/Y/Z de las máquinas de grabado CNC, lo que garantiza una alta repetibilidad posicional, se adapta a las necesidades de grabado y tallado fino y mejora la precisión y eficiencia del grabado.

4. Otros equipos CNC: Adecuado para mandrinadoras CNC, rectificadoras CNC y otros equipos CNC de precisión, brinda soporte confiable de transmisión anti-contragolpe para varios mecanismos de movimiento lineal.

Preguntas y respuestas comunes

1. ¿Cómo mejora la tuerca antirretroceso con resorte la precisión del mecanizado de las máquinas CNC?

Nuestro producto utiliza un mecanismo accionado por resorte para eliminar el juego axial inherente (0,1 mm-0,3 mm) de las tuercas estándar, evitando errores de movimiento perdido en los movimientos de alimentación bidireccionales de las máquinas CNC y garantizando que la precisión posicional y la repetibilidad cumplan con los requisitos de mecanizado de alta precisión de los equipos CNC.

2. ¿Se puede ajustar la precarga del producto según los diferentes modelos de máquinas CNC?

Sí, proporcionamos un sistema de precarga ajustable y nuestro equipo de ingeniería puede ajustar la tensión de precarga de acuerdo con la carga específica, los requisitos de precisión y el modelo de su máquina CNC, garantizando un rendimiento óptimo.

3. ¿Qué material es más adecuado para mi máquina CNC: bronce o PEEK?

La aleación de bronce es adecuada para máquinas CNC de carga pesada (como fresadoras CNC) debido a su alta capacidad de carga y excelente disipación de calor; PEEK es adecuado para máquinas CNC en las industrias alimentaria, médica o de semiconductores debido a sus propiedades autolubricantes, livianas y resistentes a la corrosión.

4. ¿Cuál es la vida útil del producto en funcionamiento de máquina CNC a largo plazo?

En condiciones de uso normal y mantenimiento regular, la vida útil del producto es de más de 5 años, un 50% más que la de las tuercas antirretroceso ordinarias, adaptándose a las necesidades de operación de alta frecuencia a largo plazo de las máquinas CNC.

5. ¿Proporcionan informes de pruebas de precisión para el producto?

Sí, podemos proporcionar informes de detección de juego, informes de prueba de consistencia de torque e informes de prueba de precisión de rosca para cumplir con los requisitos de auditoría de la producción y el control de calidad de su máquina CNC.

6. ¿Cómo solucionar el problema si el producto tiene un juego excesivo durante el uso?

Nuestro equipo técnico brindará servicios de detección y depuración in situ para la tuerca antirretroceso con resorte para máquina CNC, ajustará la tensión de precarga o verificará el estado de desgaste y brindará un reemplazo gratuito si hay un problema de calidad del producto dentro del período de garantía.
