Unidad de soporte lateral fijo y apoyado

La unidad de soporte de lado fijo y con soporte de Maitu está diseñada con precisión y está disponible principalmente en dos tipos distintos: el lado fijo y el lado con soporte, cada uno diseñado para cumplir funciones mecánicas específicas dentro de un sistema. La configuración de las unidades de soporte es un aspecto fundamental en cualquier conjunto de husillo, fundamental para garantizar la estabilidad operativa y lograr un movimiento lineal preciso.

Enviar Consulta

Descripción del Producto

La característica definitoria de la unidad de soporte lateral fija y soportada de la fábrica Maitu es su capacidad para restringir el movimiento tanto en dirección axial como radial. Por lo general, incorpora un par combinado de rodamientos de contacto angular o un rodamiento rígido de bolas combinado con un rodamiento de empuje, que juntos absorben firmemente tanto las cargas radiales como las cargas de empuje del tornillo. Esta configuración está diseñada para proporcionar una fijación axial rígida, lo que la convierte en un componente indispensable para aplicaciones que requieren un posicionamiento de alta precisión y la transmisión de importantes fuerzas de empuje bidireccionales.

Por el contrario, la Unidad de Soporte Lado Fijo y Apoyado se caracteriza por su capacidad de permitir la flotación axial proporcionando al mismo tiempo soporte radial. Por lo general, emplea un solo rodamiento rígido de bolas o un casquillo radial, que permite que el eje del tornillo se expanda o contraiga libremente en la dirección axial debido a los cambios térmicos. Este diseño específico es fundamental para compensar el alargamiento térmico en conjuntos de tornillos largos, evitando tensiones internas peligrosas, ataduras y posibles fallas del sistema.

Sin embargo, la selección entre un lado fijo y uno apoyado no es simplemente una elección sino una decisión de diseño sistemática. Una configuración incorrecta puede provocar una precisión reducida, ruido excesivo y fallas prematuras de los rodamientos. Por lo tanto, el emparejamiento adecuado y la alineación precisa de estas unidades son tan críticos como el propio tornillo para la integridad de todo el sistema de movimiento.

Estamos interesados en proporcionar soluciones integradas de tornillos y unidades de soporte. Nuestra unidad de soporte fija y lateral con soporte están diseñadas para coincidir con las especificaciones de nuestros tornillos trapezoidales y ACME.

Parámetros de producción

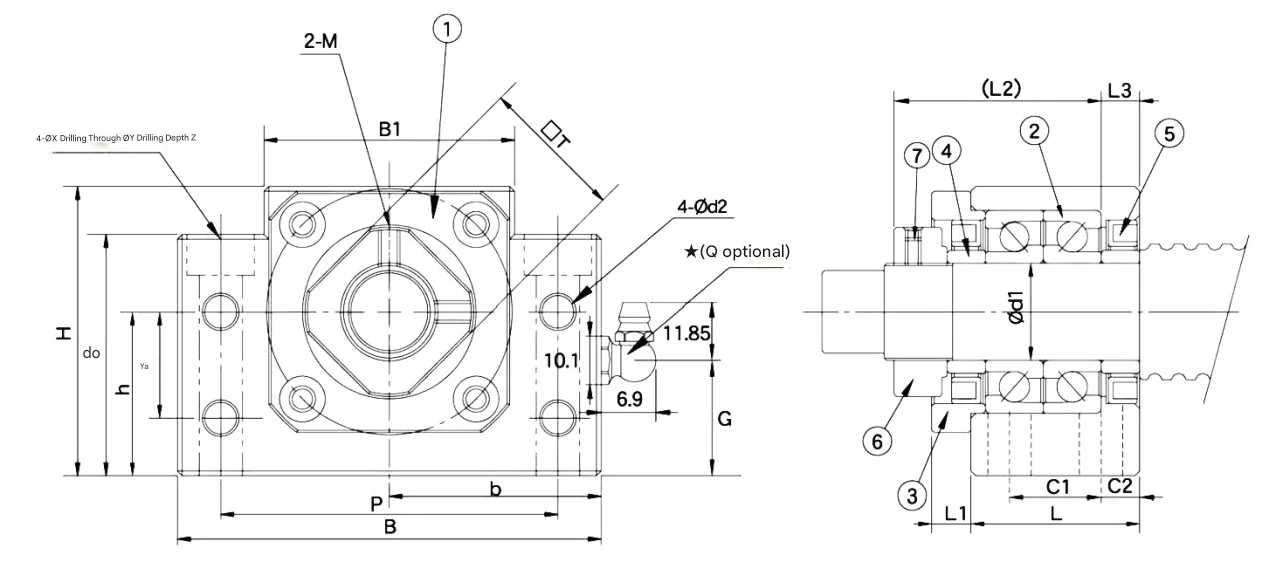

Unidad de soporte de lado fijo Serie MBK

Modelo	Diámetro	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

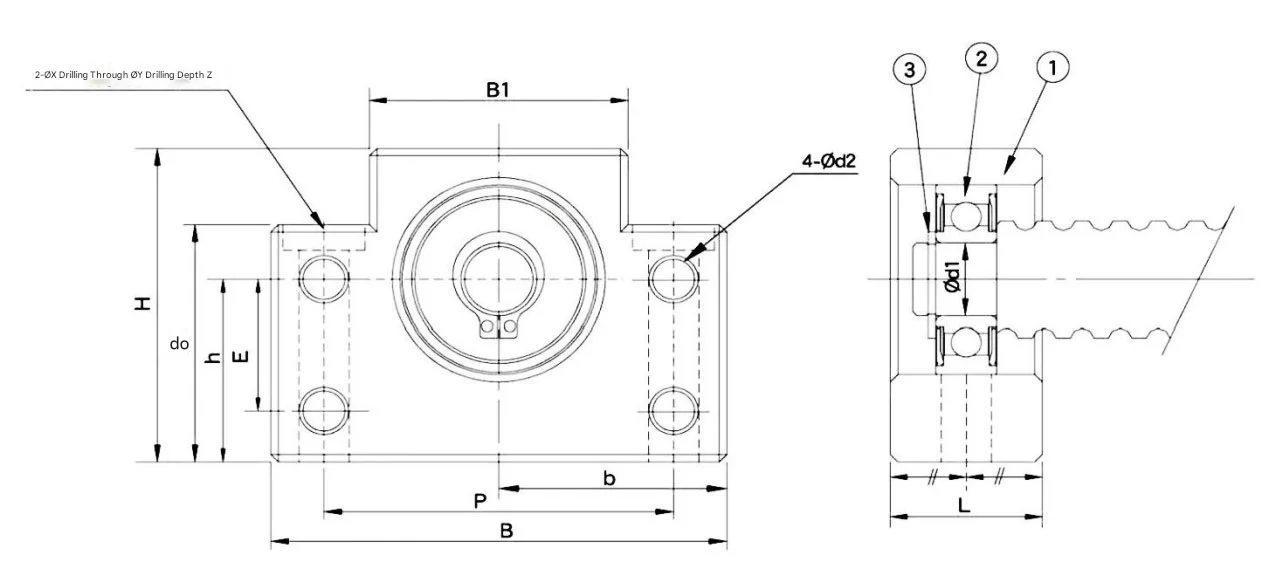

Soporte Unidad Soporte Lado Serie MBF

Modelo	Diámetro	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

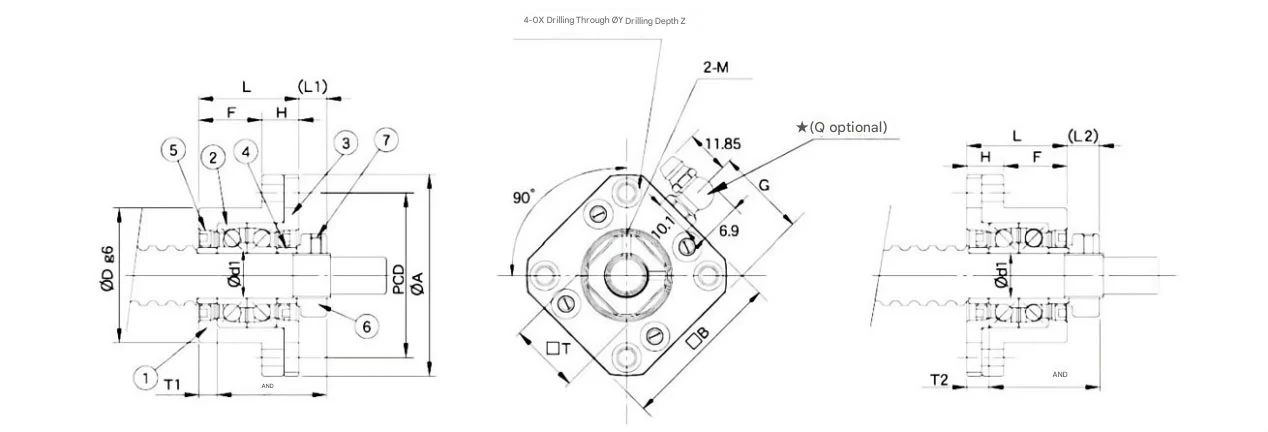

Unidad de soporte de lado fijo Serie MFK

Modelo	Diámetro	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

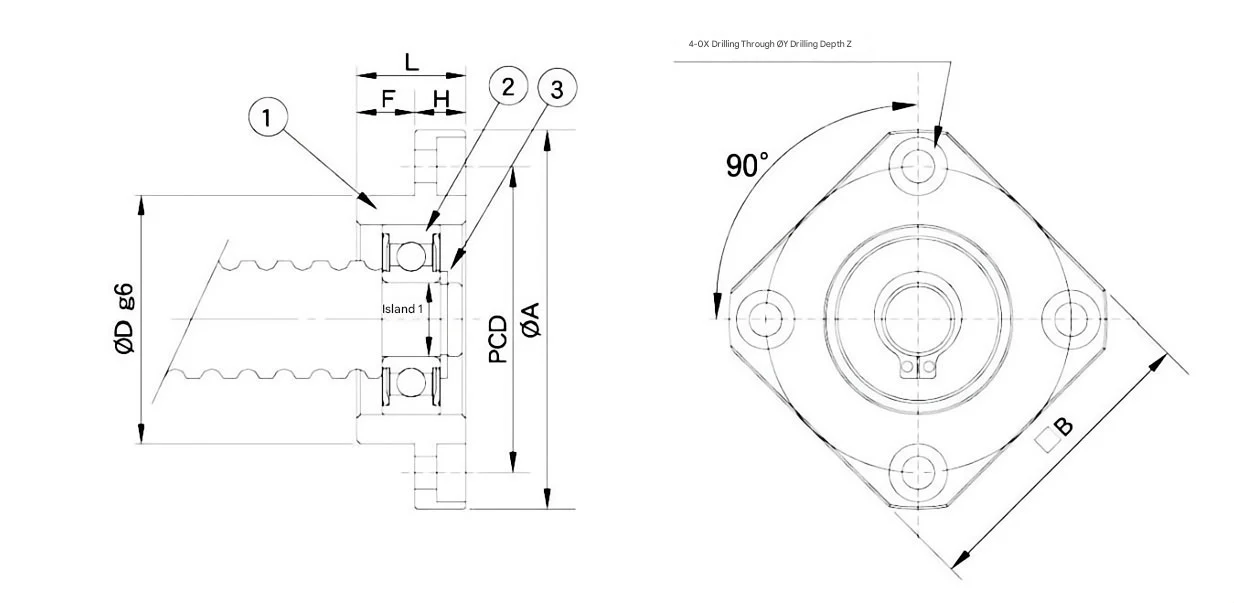

Soporte Unidad Soporte Lado Serie MEF

Modelo	Diámetro	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

¿Por qué elegir los productos Maitu?

Integridad del movimiento sistemático

No solo vendemos piezas; Ofrecemos soluciones de movimiento integradas. Nuestras unidades fijas y con soporte están diseñadas para coincidir perfectamente con nuestras especificaciones de tornillos trapezoidales y ACME, eliminando errores de alineación y garantizando la integridad estructural de todo su sistema de transmisión.

Diseño avanzado de compensación térmica

Nuestras unidades de "lado apoyado" están diseñadas específicamente para permitir la flotación axial. Al permitir que el eje del tornillo se expanda o contraiga libremente bajo fluctuaciones de temperatura, nuestro diseño evita tensiones internas y ataduras, que son las principales causas de fallas prematuras del sistema en conjuntos de tornillos largos.

Carga bidireccional de alta rigidez

Para un posicionamiento preciso, nuestras unidades de "lado fijo" incorporan rodamientos de contacto angular de alta calidad. Esta configuración proporciona una restricción axial y radial superior, absorbiendo importantes fuerzas de empuje bidireccionales para mantener una precisión milimétrica incluso bajo cargas industriales de servicio pesado.

Más de 12 años de experiencia en fabricación

Con un legado originado en Shanghai Yingqi y una década de fabricación independiente en Suzhou, Maitu aporta una profunda experiencia en el sector. Nuestras instalaciones con certificación ISO 9001 utilizan un sistema ERP de desarrollo propio para monitorear cada etapa de la producción, garantizando que cada unidad de soporte cumpla con rigurosas tolerancias industriales.

Rendimiento y personalización comprobados

Con más de 80.000 unidades entregadas a clientes globales, ofrecemos un historial comprobado. Ya sea que necesite acero al carbono estándar o materiales especializados como acero inoxidable o bronce, nuestro equipo de 10 ingenieros puede personalizar la unidad de soporte para que se ajuste a sus requisitos ambientales y mecánicos específicos.

Preguntas frecuentes

¿Cómo elegir correctamente la Unidad de Soporte Lado Fijo y Soportado?

Una configuración estándar de alta precisión requiere un lado fijo (para bloquear el tornillo axialmente y manejar cargas de empuje) y un lado soportado (para proporcionar soporte radial y al mismo tiempo permitir la expansión térmica). Nuestro equipo de ingeniería puede ayudarlo a determinar la configuración específica del rodamiento (por ejemplo, contacto angular versus ranura profunda) según sus requisitos de velocidad y dirección de carga.

¿Sus unidades de soporte son compatibles con tornillos trapezoidales y ACME?

Sí. Nos especializamos en soluciones integradas. Nuestras unidades de soporte están específicamente mecanizadas para que coincidan con las dimensiones del extremo de nuestros tornillos trapezoidales de 30° y ACME de 29°. Esto garantiza un ajuste perfecto, reduciendo la vibración y el ruido durante el funcionamiento a alta velocidad.

¿Qué medidas toma Maitu para garantizar la longevidad de los rodamientos en estas unidades?

Utilizamos estrictos procedimientos de control de calidad, incluido el rectificado preciso del orificio de la carcasa y la selección de acero para cojinetes con alto contenido de carbono en cromo. Nuestras unidades se ensamblan en entornos controlados para evitar la contaminación, lo que garantiza que el lubricante y los sellos proporcionen un rendimiento sin mantenimiento durante intervalos prolongados.

¿Pueden proporcionar unidades de soporte para diámetros de eje personalizados y materiales especiales?

Absolutamente. Si bien ofrecemos una amplia gama de especificaciones estándar, nuestra fábrica está equipada con tornos CNC y centros de mecanizado de alta precisión para manejar diseños personalizados. Podemos fabricar unidades utilizando diversos materiales, incluido acero inoxidable para ambientes corrosivos, según sus dibujos y notas técnicas específicos.
