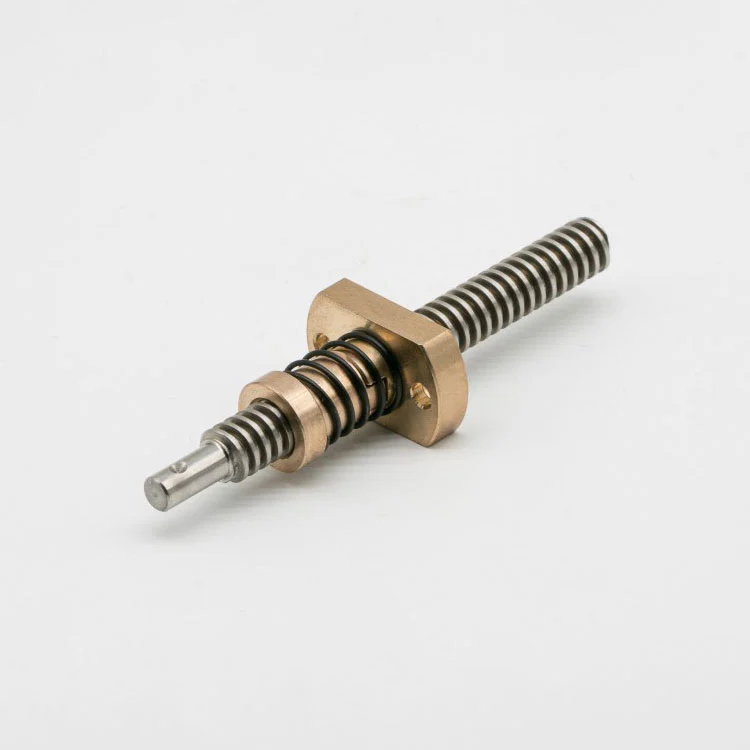

Tuerca trapezoidal anti-retroceso para máquina CNC

Maitu se adhiere al concepto de "personalización para una coincidencia de precisión" y brinda soluciones integrales de personalización para la tuerca trapezoidal anti-contragolpe para máquina CNC, adaptándose completamente a los diversos modelos y condiciones de trabajo de los equipos CNC. De acuerdo con la capacidad de carga de su máquina CNC, el grado de precisión del mecanizado, el rango de temperatura de trabajo y el espacio de instalación, podemos personalizar los parámetros clave, incluida la especificación de la rosca trapezoidal (trapezoidal estándar de 30 grados o ACME de 29 grados), el tamaño total de la tuerca, la estructura de la brida, el grado de precarga y la selección de materiales. El producto adopta una estructura integrada compacta, que puede combinarse directamente con el tornillo trapezoidal existente de las máquinas CNC, lo que reduce los costos de modificación de la instalación y mejora la eficiencia de la actualización del equipo.

Especificaciones técnicas del producto

Nota: * indica especificaciones especiales, que pueden personalizarse según el modelo, los requisitos de carga y las demandas de precisión posicional de sus máquinas CNC. También podemos ajustar el grado de precarga (C1/C2/C3) según las necesidades reales de su aplicación para lograr una precisión y un equilibrio de torsión óptimos.

Aspectos destacados del producto y ventajas de la adaptación CNC

1. Diseño trapezoidal anti-contragolpe integrado: Adopta una estructura de rosca trapezoidal de una pieza combinada con una calibración de precarga de precisión, lo que elimina el juego axial sin mecanismos de resorte adicionales, lo que garantiza un efecto de eliminación de contragolpe estable, una estructura simple y una gran confiabilidad, y evita fallas por fatiga del resorte en el funcionamiento a largo plazo de las máquinas CNC.

2. Enganche de rosca de alta rigidez: la rosca trapezoidal se procesa mediante tecnología de laminado de roscas de precisión, y el semiángulo del perfil del diente se controla dentro de ±10′, con una rectitud del lado del diente de hasta ±2μm, lo que logra un enganche apretado de la rosca con el tornillo trapezoidal, mejorando la rigidez de la transmisión y resistiendo la fuerza de reacción de corte en el mecanizado CNC.

3. Perfiles de rosca mecanizados con precisión para una transmisión suave: Equipada con un taller especializado dedicado a herramientas de rosca, la tuerca trapezoidal antirretroceso para máquina CNC utiliza técnicas avanzadas de modificación del perfil de rosca y un proceso de lapeado de tuerca de precisión. Esto da como resultado una rugosidad (acabado) de la superficie de la tuerca de ≤ Ra0,2 y un coeficiente de fricción reducido de 0,09 a 0,13, lo que garantiza una transmisión suave, libre de atascos o ruidos anormales, al tiempo que reduce de manera efectiva el consumo de energía en los motores CNC.

4. Adaptabilidad ambiental excepcional: El producto se somete a tratamientos superficiales especializados para resistencia a la corrosión y al desgaste, protegiéndolo eficazmente de los efectos corrosivos de los fluidos de corte, virutas de metal y otros contaminantes que prevalecen en los entornos de mecanizado CNC. Además, mantiene un rendimiento estable en un amplio rango de temperaturas de -15 °C a 250 °C, satisfaciendo plenamente las demandas de funcionamiento continuo a largo plazo en equipos CNC.

Índice de desempeño y estándares de calidad

1. Selección de materiales y rendimiento: aleación de bronce de alta resistencia opcional (excelente capacidad de carga y disipación de calor) y materiales plásticos de ingeniería (autolubricantes, livianos), entre los cuales el material de aleación de tierras raras puede alcanzar 3 veces la vida útil de las tuercas de bronce y estaño comunes, satisfaciendo completamente los requisitos de carga de diferentes máquinas CNC.

2. Indicadores de precisión: la precisión de la rosca alcanza el nivel ISO 3, el error de paso es inferior a ±0,002 mm, el juego se puede controlar dentro de 0,008 mm y el grado de precarga se puede personalizar según las necesidades (C1/C2/C3), satisfaciendo las necesidades de posicionamiento de alta precisión del mecanizado de precisión CNC, como la fabricación de moldes y el procesamiento de piezas aeroespaciales.

3. Resistencia al desgaste y durabilidad: Después del tratamiento de fortalecimiento de la superficie, la dureza de la superficie alcanza HRC 52-58, la resistencia al desgaste es un 60% mayor que la de las tuercas trapezoidales ordinarias y la vida útil puede alcanzar más de 6 años bajo uso normal y mantenimiento regular, adaptándose a las características de operación de alta frecuencia de las máquinas CNC.

4. Compatibilidad de instalación: el producto adopta un diseño de brida estandarizado, que es compatible con la mayoría de los mecanismos de alimentación de máquinas CNC y puede instalarse y reemplazarse directamente sin modificar la estructura del equipo original, lo que mejora la eficiencia de la instalación y reduce el tiempo de inactividad del equipo.

La principal fortaleza de Maitu en la fabricación de tuercas CNC

1. Equipo profesional de I+D: Equipado con 10 ingenieros técnicos superiores con más de 10 años de experiencia en componentes de transmisión CNC, centrándose en la I+D y la optimización de la tecnología trapezoidal anti-retroceso, dominando tecnologías centrales como la modificación del perfil de los dientes y la calibración de precarga de precisión, y mejorando continuamente la adaptabilidad del producto a las máquinas CNC.

2. Estricto sistema de control de calidad: Con 10 líneas de producción profesionales, máquinas laminadoras de roscas avanzadas, tornos CNC de alta precisión y talleres de pruebas de precisión dedicados, cada tuerca trapezoidal antirretroceso para máquina CNC se somete a una estricta detección de precisión de rosca, prueba de contragolpe y prueba de desgaste antes de salir de fábrica, con una tasa de calificación del 100%.

3. Rica experiencia de personalización: Habiendo producido más de 16,000 tipos de componentes de transmisión de precisión, hemos acumulado una rica experiencia de personalización para tuercas específicas de máquinas CNC, que se pueden personalizar de acuerdo con los modelos específicos de tornos CNC, fresadoras y máquinas de grabado, así como los tipos de rosca y los requisitos de precisión.

4. Certificación de calificación autorizada: aprobó la certificación del sistema de gestión de calidad ISO 9001, con una serie de patentes relacionadas, atendiendo a más de 5,000 clientes nacionales y extranjeros, incluidos muchos fabricantes de máquinas CNC de renombre, y los productos han sido altamente reconocidos en la industria.

Proceso de personalización y servicio de proceso completo

1. Comunicación de la demanda: nuestro equipo técnico profesional brinda consultas personalizadas, comprende en profundidad el modelo de su máquina CNC, los requisitos de precisión del mecanizado, los parámetros de carga y el espacio de instalación, y brinda sugerencias técnicas profesionales y soluciones de productos.

2. Diseño personalizado y producción de prueba de muestra: De acuerdo con la demanda confirmada, completamos el diseño de dibujo 2D/3D, seleccionamos los materiales y el grado de precarga apropiados, llevamos a cabo una producción de prueba de muestra y realizamos pruebas de precisión para garantizar que la muestra cumpla con sus requisitos antes de la producción en masa.

3. Garantía de embalaje y transporte: adopte embalajes a prueba de humedad, polvo y anticolisión, y coopere con empresas de logística profesionales para garantizar que los productos no se dañen durante el transporte y que el rendimiento del producto no se vea afectado.

4. Compromiso de entrega eficiente: Los modelos estándar adecuados para máquinas CNC comunes están en stock, con un tiempo de entrega de 2 a 5 días hábiles; Los productos personalizados se entregan en un plazo de 8 a 15 días hábiles, lo que acorta efectivamente el ciclo de mantenimiento y actualización de su equipo.

5. Servicio de soporte posventa: brinda un período de garantía de calidad de 24 meses, los técnicos profesionales brindan orientación de instalación en el sitio, servicios de depuración y mantenimiento para pedidos al por mayor y resuelven oportunamente varios problemas encontrados en el uso del producto, asegurando el funcionamiento estable de su equipo CNC.

Guía de uso y consejos de mantenimiento diario

1. Preparación de la instalación: antes de la instalación, limpie la superficie de la rosca de la tuerca y el tornillo trapezoidal correspondiente con alcohol de alta pureza y un paño sin pelusa para eliminar el polvo y las manchas de aceite, asegurando un ajuste apretado de la rosca y evitando la reducción de precisión causada por impurezas.

2. Inspección periódica: Se recomienda verificar el estado del engrane de la rosca, el juego y el grado de desgaste cada 4 meses (ajustar de acuerdo con la frecuencia de operación de las máquinas CNC). Si se encuentra un desgaste anormal o un mayor juego, se requiere mantenimiento o reemplazo oportuno para evitar afectar la precisión del mecanizado.

3. Requisitos de almacenamiento: Almacene en un ambiente limpio, seco y ventilado (temperatura 8-22 ℃, humedad ≤35%), evite el contacto con sustancias corrosivas, fluidos de corte y virutas de metal, y evite la corrosión de las roscas y daños estructurales.

4. Precauciones de uso: Durante el funcionamiento de las máquinas CNC, evite cargas e impactos excesivos y no desmonte la tuerca a voluntad, para no dañar la estructura de la rosca y el efecto de calibración de precarga, asegurando el funcionamiento estable a largo plazo de la tuerca trapezoidal antirretroceso para máquina CNC.

Equipos y escenarios CNC aplicables

1. Tornos CNC: Aplicable al mecanismo de alimentación del soporte de herramientas y al mecanismo de posicionamiento del husillo de los tornos CNC, eliminando el juego en el movimiento bidireccional, asegurando una alimentación de herramientas estable y precisa, reduciendo los errores de mecanizado y mejorando el acabado superficial de las piezas torneadas.

2. Fresadoras CNC: Se utilizan en los mecanismos de alimentación del banco de trabajo y elevación del husillo de fresadoras CNC verticales y horizontales, lo que garantiza un posicionamiento de alta precisión durante la interpolación de curvas complejas y la microalimentación, adaptándose a las necesidades de fabricación de moldes de precisión y procesamiento de piezas aeroespaciales.

3. Máquinas de grabado y fresado CNC: Adecuadas para los mecanismos de transmisión del eje X/Y/Z de máquinas de grabado y fresado CNC, con alta repetibilidad posicional y transmisión suave, asegurando la precisión y eficiencia del grabado y fresado fino, y adaptándose al procesamiento de piezas pequeñas y precisas.

4. Otros equipos CNC de precisión: Aplicable a mandrinadoras CNC, rectificadoras CNC, máquinas de electroerosión y otros equipos CNC de precisión, proporcionando soporte confiable de transmisión anti-contragolpe para mecanismos de movimiento lineal, asegurando la estabilidad y precisión de las operaciones de mecanizado.

Preguntas frecuentes y soporte técnico

1. ¿Cuál es la diferencia entre esta tuerca trapezoidal antirretroceso y la tuerca antirretroceso con resorte para máquinas CNC? Este producto adopta un diseño de calibración de precarga de precisión + rosca trapezoidal integrada, sin mecanismos de resorte adicionales, que tiene una estructura más simple, mayor confiabilidad y vida útil más larga, y es más adecuado para máquinas CNC que requieren operación continua a largo plazo y transmisión de alta rigidez.

2. ¿Se puede ajustar el grado de precarga del producto de acuerdo con los requisitos de precisión del mecanizado CNC? Sí, podemos proporcionar personalización del grado de precarga (C1/C2/C3) de acuerdo con la precisión de su mecanizado CNC y los requisitos de carga, logrando el equilibrio óptimo entre la precisión de posicionamiento y el par de transmisión, y evitando un aumento excesivo del par.

3. ¿Cuál es la ventaja de la tecnología de modificación del perfil dental adoptada por su producto? La tecnología de modificación del perfil del diente puede resolver eficazmente los problemas de atasco de roscas y ruido anormal causado por el procesamiento incorrecto del perfil del diente, reducir el coeficiente de fricción, mejorar la suavidad de la transmisión y reducir el consumo de energía de los motores CNC al tiempo que garantiza la precisión.

4. ¿Cómo garantizar la coherencia de la precisión del producto en pedidos al por mayor? Confiamos en un sistema ERP de desarrollo propio y un estricto proceso de control de calidad, y cada lote de tuerca trapezoidal antirretroceso para máquina CNC se somete a pruebas de precisión unificadas y calibración de precarga, lo que garantiza que la precisión de cada tuerca sea consistente y que el rendimiento de la tuerca número 1000 sea el mismo que el de la primera.

5. ¿Ofrecen servicios de mantenimiento posventa para pedidos al por mayor? Sí, ofrecemos un período de garantía de calidad de 24 meses. Para pedidos al por mayor, enviaremos técnicos profesionales para brindar orientación sobre instalación, depuración y mantenimiento en el sitio, y resolver sus problemas de uso de manera oportuna para garantizar el funcionamiento estable de su equipo CNC.

6. ¿Se puede combinar el producto con el tornillo trapezoidal existente de nuestra máquina CNC? Sí, podemos personalizar la especificación de la rosca, el diámetro interior y el tamaño de la brida de la tuerca de acuerdo con los parámetros de su tornillo trapezoidal existente, asegurando una combinación e instalación directa sin modificar la estructura del equipo original.
